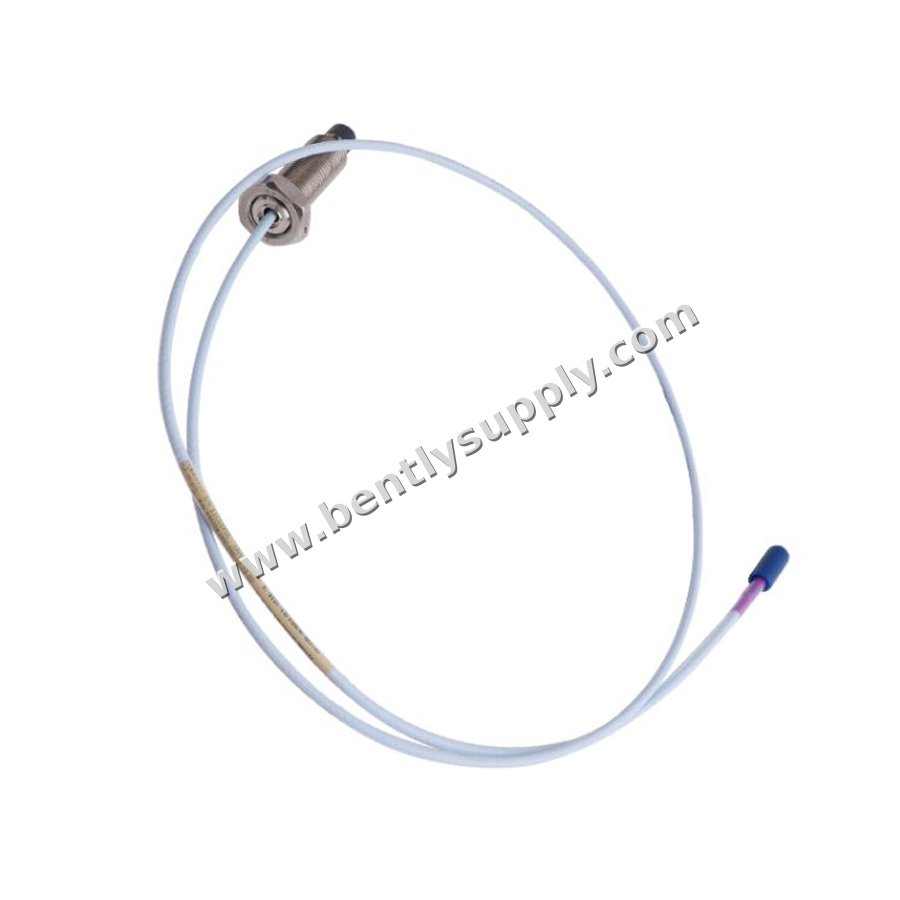

Bently Nevada 330709-000-230-10-02-05 3300 XL 11 mm Näherungssensor

Produkteinführung

Der Bently Nevada 330709-000-230-10-02-05 ist ein 3300 XL 11 mm Näherungssensor, der für die berührungslose Schwingungs- und Positionsmessung an kritischen rotierenden Maschinen entwickelt wurde. Hergestellt in den USA, verfügt dieser Sensor über ein M16 x 1,5 Gewinde, eine Gesamtgehäuselänge von 230 mm und eine Gesamtlänge von 1,0 Meter. Er ist mit einem Miniatur-Koaxial-ClickLoc-Steckverbinder und Standardkabel ausgestattet und besitzt mehrere Zulassungen für den weltweiten Einsatz.

Technische Parameter

• Gleichstromwiderstand des Sensors: 5,9 ± 0,5 Ohm (1,0 m Länge)
• Sensorspitzenmaterial: Polyphenylensulfid (PPS)
• Gehäusematerial des Sensors: Edelstahl AISI 304
• Sensorkabel: 75 Ω Triaxialkabel, FEP-isoliert
• Gewinde: M16 x 1,5, maximale Einschraubtiefe 24 mm
• Betriebstemperatur: -52°C bis +177°C
• Empfohlenes Anzugsmoment: 21,1 N•m (187 in•lb)
• Mindestbiegeradius: 25,4 mm (1,0 in)

Parameteranalyse

Der 330709-000-230-10-02-05 bietet eine lineare Ausgabe über seinen Messbereich, wobei ein Gleichstromwiderstand von 5,9 Ohm eine konsistente Signalübertragung gewährleistet. Die PPS-Spitze und das Edelstahlgehäuse sorgen für Langlebigkeit in rauen Umgebungen. Die Temperaturbewertung des Sensors von -52°C bis +177°C ermöglicht den Betrieb unter extremen Bedingungen, während die mehreren Zulassungen (Option 05) die Einhaltung internationaler Standards sicherstellen.

Anwendungsszenarien

Dieser Näherungssensor ist ideal für die Überwachung radialer Schwingungen und axialer Positionen in Turbinen, Kompressoren, Pumpen und anderen rotierenden Maschinen. Er wird häufig in der Öl-, Gas-, Energieerzeugungs- und petrochemischen Industrie eingesetzt, wo eine zuverlässige Zustandsüberwachung unerlässlich ist.

Installationsanleitung

Installieren Sie den Sensor mit dem empfohlenen Anzugsmoment von 21,1 N•m (187 in•lb). Stellen Sie sicher, dass die Gewindeeinschraubtiefe 24 mm nicht überschreitet. Verwenden Sie einen Mindestbiegeradius von 25,4 mm für das Kabel, um Schäden zu vermeiden. Für optimale Leistung halten Sie eine Zielgröße von mindestens 30,5 mm Durchmesser für flache Oberflächen und einen Wellendurchmesser von mindestens 152 mm ein.

Kompatibilität

Der 330709-000-230-10-02-05 ist Teil der 3300 XL Serie und kompatibel mit Bently Nevada 3300/3500 Überwachungssystemen. Er funktioniert mit Standard-Verlängerungskabeln und Näherungswandlern.

Wartungshinweise

Überprüfen Sie regelmäßig die Sensorspitze auf Verunreinigungen oder Beschädigungen. Halten Sie das Kabel frei von scharfen Biegungen und Abrieb. Überprüfen Sie den Gleichstromwiderstand regelmäßig, um sicherzustellen, dass der Sensor innerhalb der Spezifikation liegt. Vermeiden Sie es, den Sensor Temperaturen unter -34°C auszusetzen, da dies die Druckdichtung beeinträchtigen kann.

Beschaffungshinweise

Bestätigen Sie bei der Bestellung des Bently Nevada 330709-000-230-10-02-05 die genaue Modellnummer und Optionen, um Ihre Anwendung zu erfüllen. Erwägen Sie den Kauf von Ersatzsensoren, um Ausfallzeiten zu minimieren. Stellen Sie sicher, dass Sie von autorisierten Händlern beziehen, um Originalteile und Garantieunterstützung zu gewährleisten.

FAQ

Was ist der Betriebstemperaturbereich?

Der Sensor arbeitet von -52°C bis +177°C.

Was ist der Gleichstromwiderstand des Sensors?

Der Gleichstromwiderstand beträgt 5,9 ± 0,5 Ohm.

Kann dieser Sensor mit 3500 Überwachungssystemen verwendet werden?

Ja, er ist kompatibel mit Bently Nevada 3300/3500 Systemen.

Was ist das empfohlene Anzugsmoment für die Installation?

Das empfohlene Anzugsmoment beträgt 21,1 N•m (187 in•lb).

Ist der Sensor für explosionsgefährdete Bereiche zugelassen?

Ja, er hat mehrere Zulassungen (Option 05).
