Produkteinführung

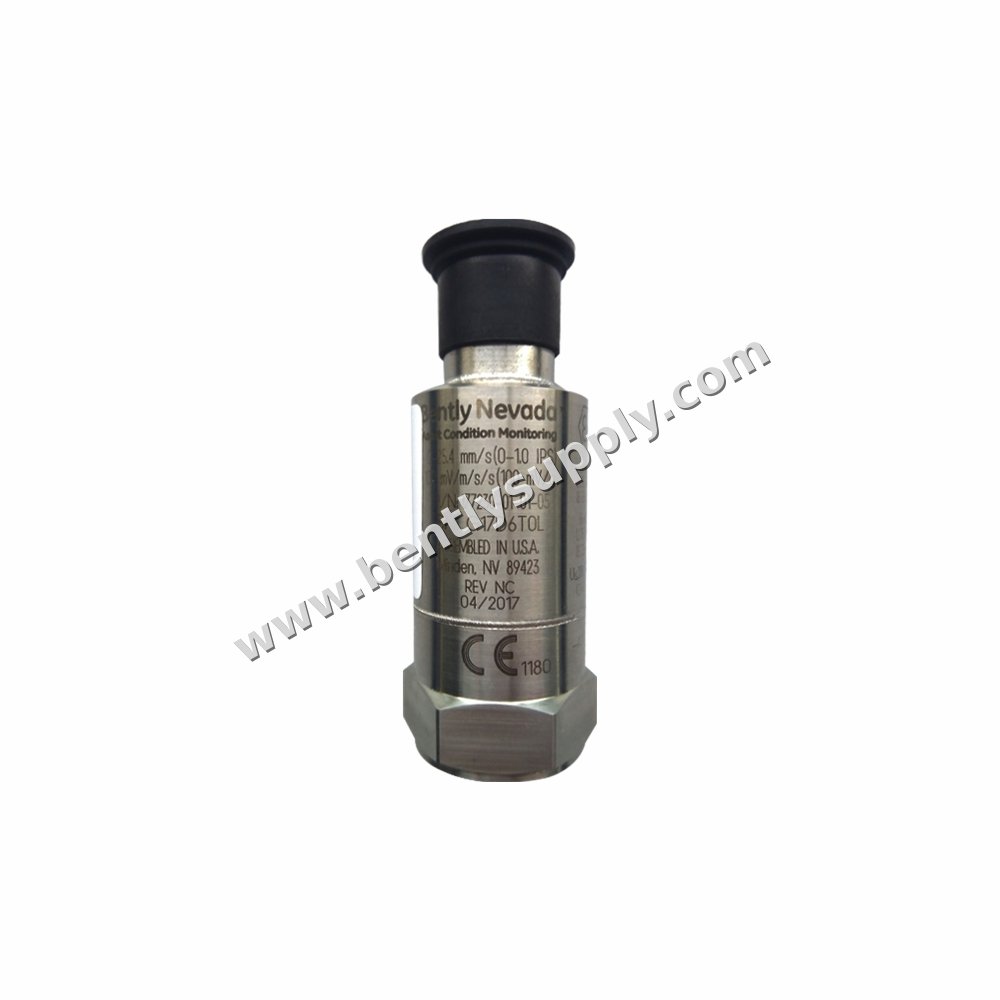

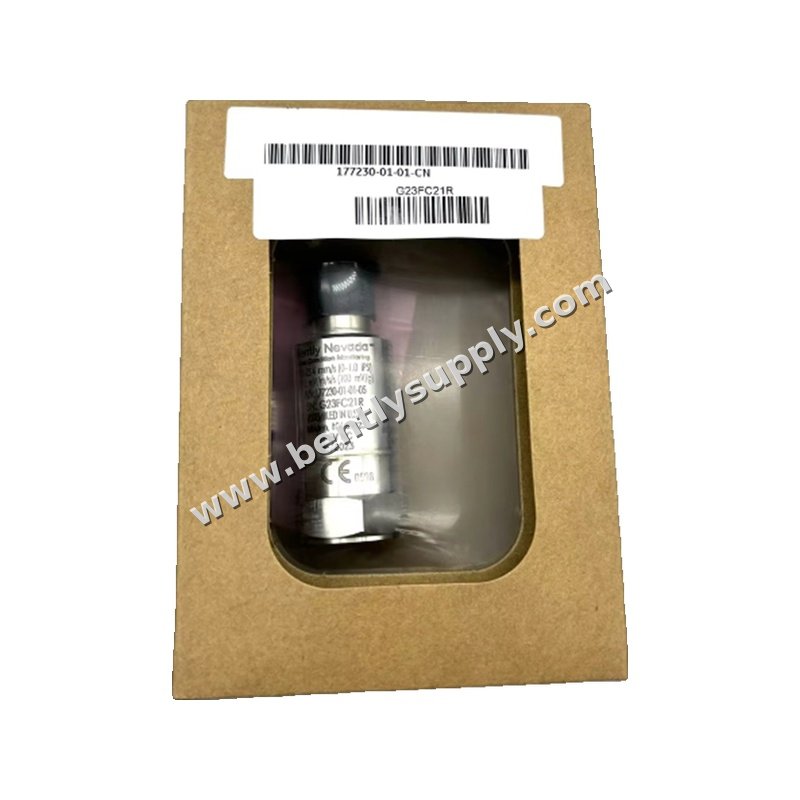

Der Bently Nevada 177230-00-02-05 ist ein seismischer Messumformer, der für die kontinuierliche Schwingungsüberwachung von Industriemaschinen entwickelt wurde. Er bietet eine 4-20-mA-Stromschleife proportional zu den Spitzenschwingungspegeln sowie ein zusätzliches dynamisches Beschleunigungssignal für Diagnosezwecke. Der 177230-00-02-05 wird in den USA mit einem Gehäuse aus 316L-Edelstahl und einem hermetisch versiegelten Sensor für langfristige Zuverlässigkeit hergestellt.
Technische Parameter
- Messbereich: 0 bis 12.7 mm/s (0 bis 0.5 in/s) Spitzenwert
- Frequenzgang: 3 Hz bis 1 kHz (180 cpm bis 60 kcpm) ±10%
- Ausgangssignal: 4-20-mA-Stromschleife von Pin A zu Pin B; dynamisches Beschleunigungssignal an Pin C
- Versorgungsspannung: 12 bis 30 Vdc (Strom auf 40 mA begrenzt)
- Betriebstemperatur: -40°C bis +85°C (-40°F bis +185°F)
- Gehäuse: 316L-Edelstahl; 25.4 mm Durchmesser, 66.0 mm Höhe
- Steckverbinder: 3-poliger MIL-C-5015, 316L-Edelstahl
- Zulassungen: Mehrfachzulassungen (CSA/NRTL/C, ATEX/IECEx)
- Gewicht: 131 g (4.62 oz) typisch
Parameteranalyse
Der Vollbereich von 0 bis 12.7 mm/s eignet sich gut für die Überwachung der Schwingungsgeschwindigkeit von Maschinen. Der Frequenzgang von 3 Hz bis 1 kHz deckt typische Anregungsfrequenzen rotierender Maschinen ab, und das Ausgangssignal ist proportional zu den Spitzenschwingungspegeln. Eine Einschwingzeit von weniger als 15 Sekunden innerhalb von 2% des Endwerts ermöglicht stabile Messwerte, während die 4-20-mA-Schleife den direkten Anschluss an PLC-, DCS- und SCADA-Systeme vereinfacht.
Anwendungsszenarien
Typische Anwendungen umfassen Turbinen, Kompressoren, Pumpen und andere rotierende Maschinen, bei denen eine kontinuierliche Schwingungsüberwachung erforderlich ist. Da der 177230-00-02-05 für den Einsatz mit PLC-, DCS- und SCADA-Systemen mit strombegrenzten internen Stromversorgungen vorgesehen ist, kann er in neue oder bestehende Zustandsüberwachungsarchitekturen integriert werden.
Montageanleitung
Montieren Sie den Messumformer über die 1/4-28-UNF-Montagebohrung im Gehäuse; kompatible Montagegewinde sind M6 x 1 SI, M8 x 1.25 SI und ¼-28 UNF. Wenden Sie ein Anzugsdrehmoment von 4 bis 7 N-m (35.4 bis 62.0 in-lbf) an. Verdrahten Sie Pin A mit der positiven 4-20-mA-Schleife, Pin B mit der Rückleitung der 4-20-mA-Schleife und Pin C für das dynamische Beschleunigungssignal. Stellen Sie sicher, dass die Versorgungsspannung 12 bis 30 Vdc beträgt und der Strom auf 40 mA begrenzt ist.
Kompatibilität
Dieser seismische Messumformer ist für den Einsatz mit PLC-, DCS- und SCADA-Systemen ausgelegt, deren interne Stromversorgungen typischerweise im Bereich von 30 mA bis 35 mA strombegrenzt sind. Er verfügt über mehrere Zulassungen, einschließlich CSA/NRTL/C und ATEX/IECEx, und unterstützt die Installation in einer Vielzahl von Industrieumgebungen.
Wartungshinweise
Der Messumformer ist hermetisch versiegelt und für relative Luftfeuchtigkeit bis 100% ohne Eintauchen ausgelegt. Überprüfen Sie regelmäßig Anzugsdrehmoment, Steckverbinderintegrität und Schleifenkalibrierung, um einen zuverlässigen Betrieb sicherzustellen. Vermeiden Sie, das Gerät Eintauchen oder Stößen auszusetzen, die die angegebene Überlebensfähigkeit im Falltest von maximal 9.810 m/s² (1.000 g Spitze) überschreiten.
Beschaffungshinweise
Bei der Beschaffung des Bently Nevada 177230-00-02-05 prüfen Sie die vollständige Modellnummer und das Zulassungssuffix, um sicherzustellen, dass sie Ihren Anwendungsanforderungen entsprechen. Kaufen Sie über einen autorisierten Bently-Nevada-Vertriebskanal, um ein Originalprodukt, korrekte Dokumentation und werksunterstützten Dienstleistung zu gewährleisten.
FAQ
Wie hoch ist der Ausgang des 177230-00-02-05? Der Messumformer liefert eine 4-20-mA-Stromschleife von Pin A zu Pin B, mit einem dynamischen Beschleunigungssignal an Pin C, bezogen auf Pin B.
Welche Stromversorgung ist erforderlich? Die Versorgungsspannung beträgt 12 bis 30 Vdc, der Strom ist auf 40 mA begrenzt. Typische interne Stromversorgungen von PLC-, DCS- und SCADA-Systemen sind auf 30 bis 35 mA begrenzt.
Welcher Messbereich ist verfügbar? Der Vollbereich beträgt 0 bis 12.7 mm/s (0 bis 0.5 in/s) Spitzenwert, wobei 4 ± 0.3 mA 0.0 mm/s und 20 ± 2 mA dem Vollbereich entsprechen.
Welchen Frequenzgang hat er? Der Frequenzgang beträgt 3 Hz bis 1 kHz (180 cpm bis 60 kcpm) ±10%; das Ausgangssignal ist proportional zu den Spitzenschwingungspegeln.
Welche Zulassungen sind enthalten? Der 177230-00-02-05 besitzt Mehrfachzulassungen: CSA/NRTL/C und ATEX/IECEx.
Technische Daten
| Communication Interfaces | 3-pin MIL-C-5015 connector; 4-20 mA loop on Pin A/B; dynamic acceleration signal on Pin C |
|---|---|
| Communication Protocols | 4-20 mA current loop (analog) |
| Compatible Rack | PLCs, DCS, and SCADA systems (standalone transmitter) |
| Supply Voltage | 12 to 30 Vdc (current limited to 40 mA) |
| Operating Temperature | -40°C to +85°C (-40°F to +185°F) |
| Zertifizierung | Multiple Approvals (CSA/NRTL/C, ATEX/IECEx) |
| Channels | Pin A positive loop, Pin B loop return, Pin C dynamic acceleration signal |
| Input Power | 12 to 30 Vdc excitation; current limited to 40 mA |
| Measurement Range | 0 to 12.7 mm/s (0 to 0.5 in/s) peak |
| Mounting | 1/4-28 UNF mounting hole; M6 x 1 SI, M8 x 1.25 SI, ¼-28 UNF threads; 4 to 7 N-m torque |
