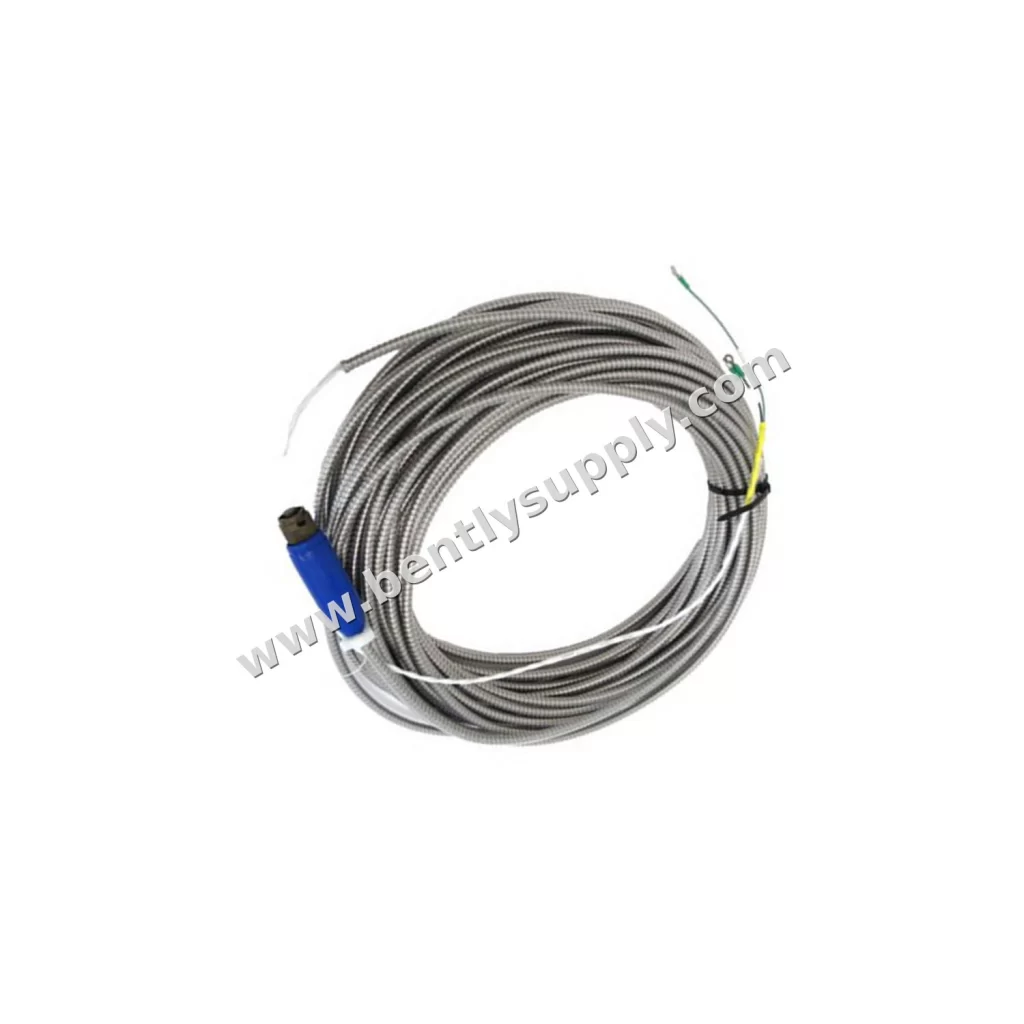

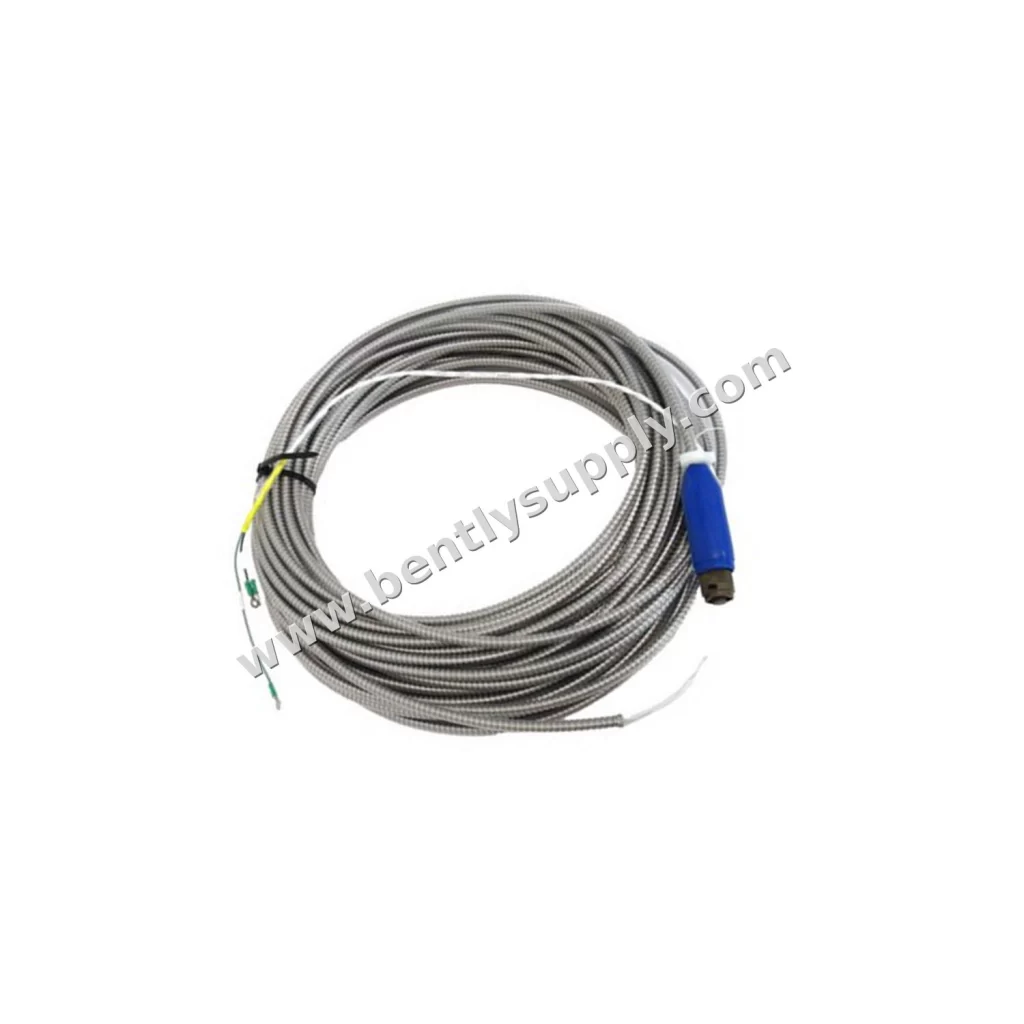

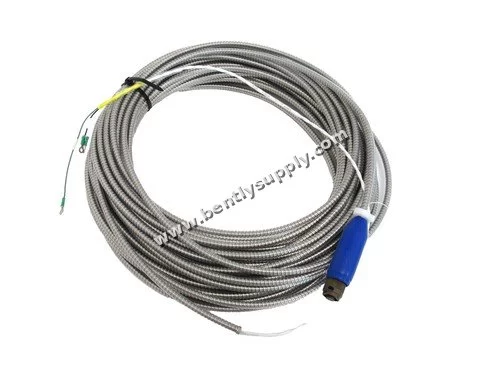

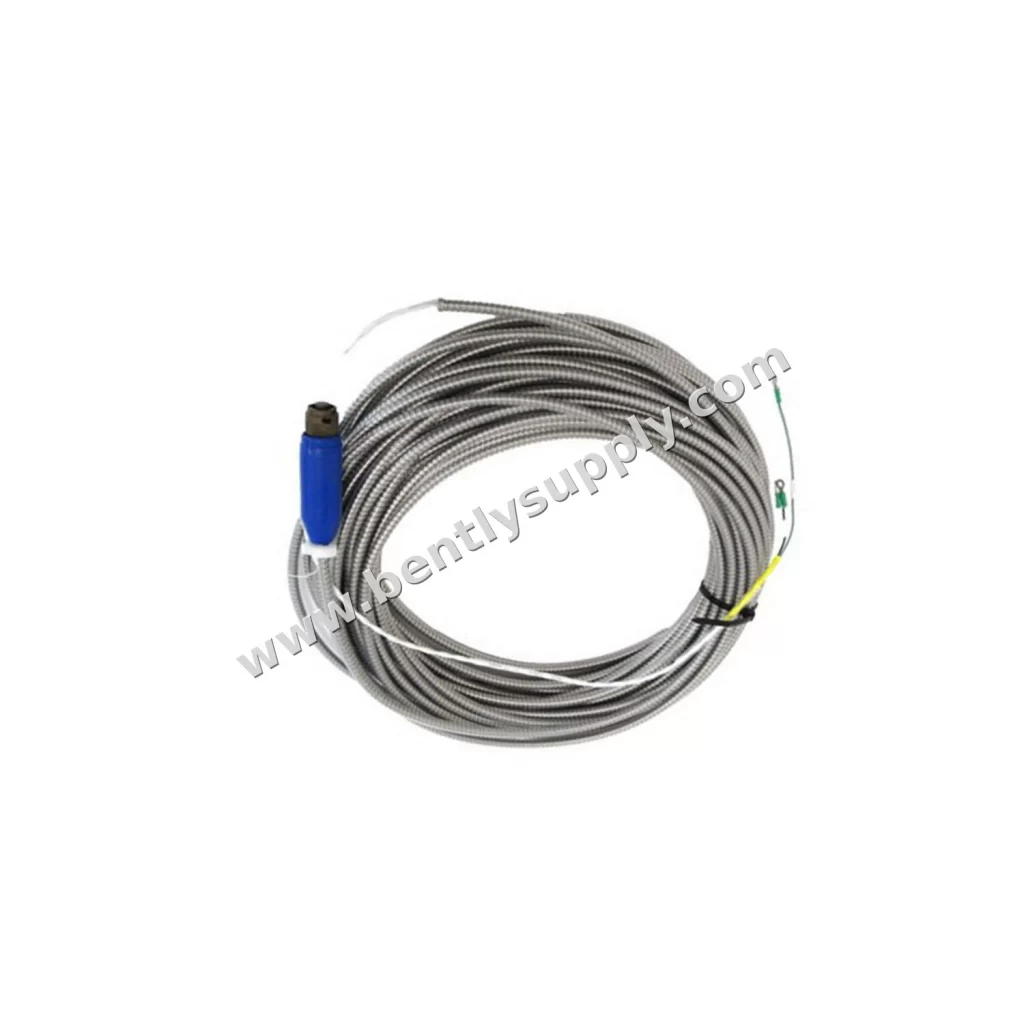

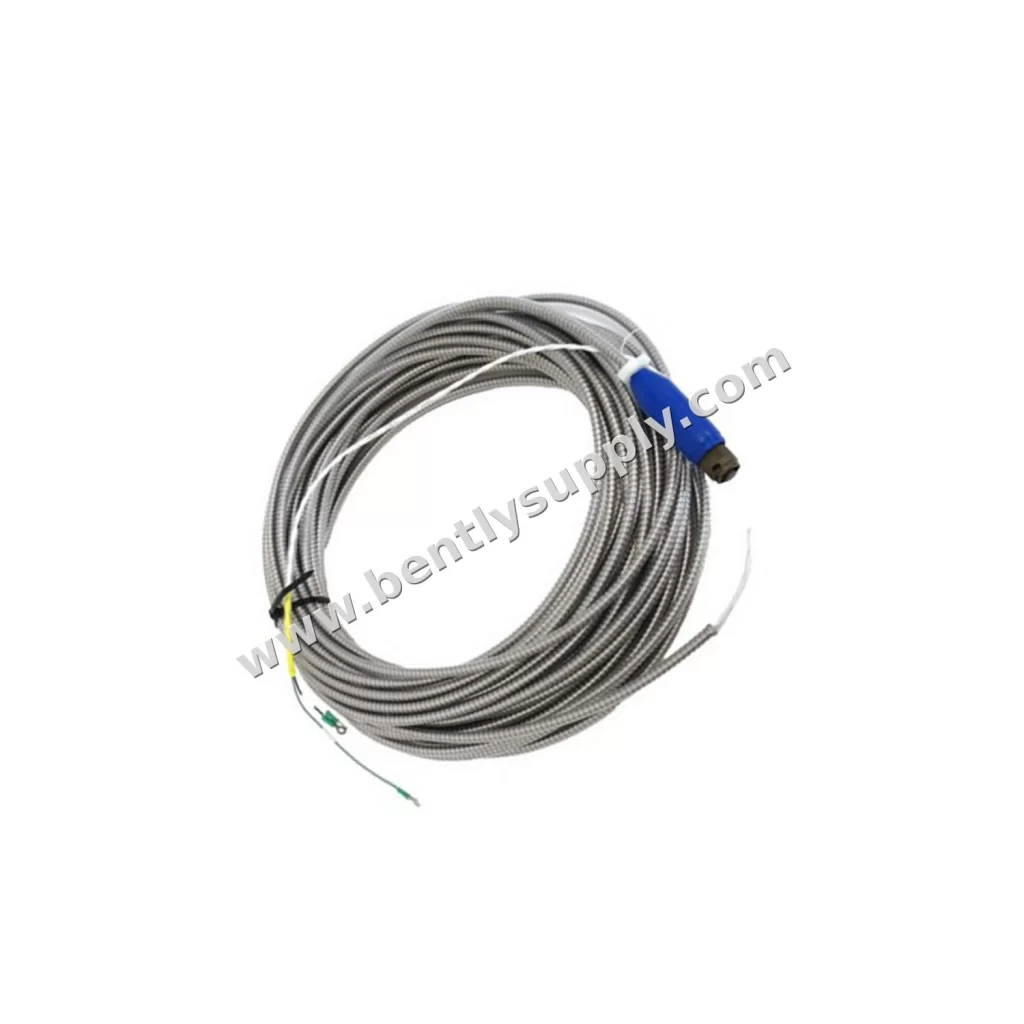

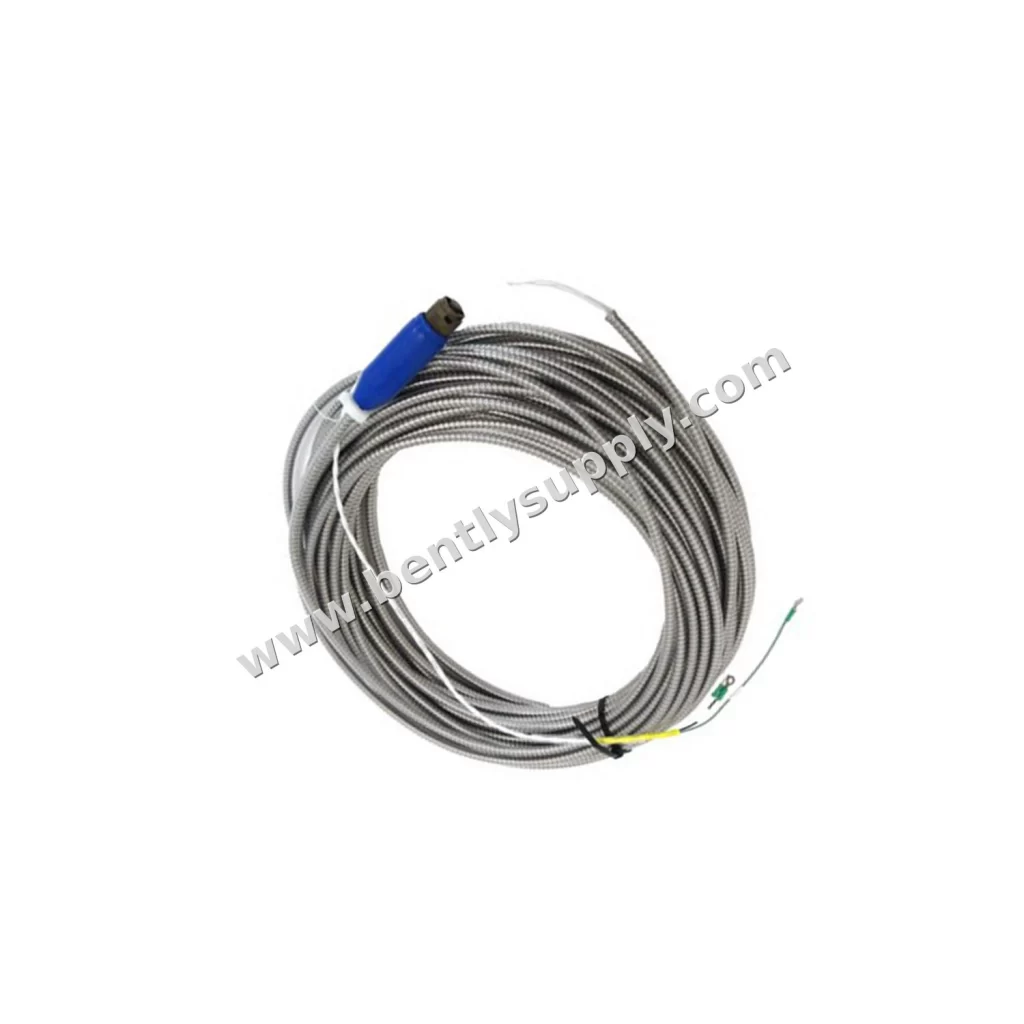

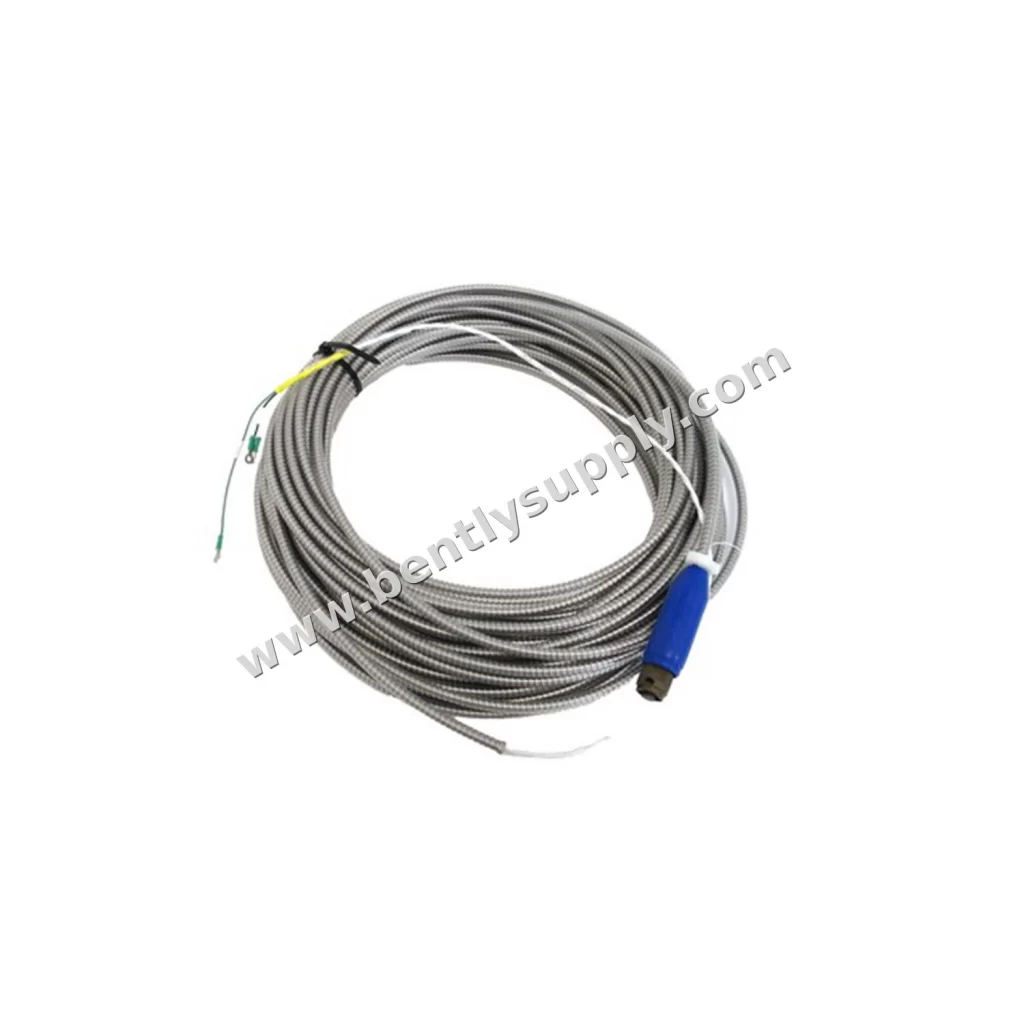

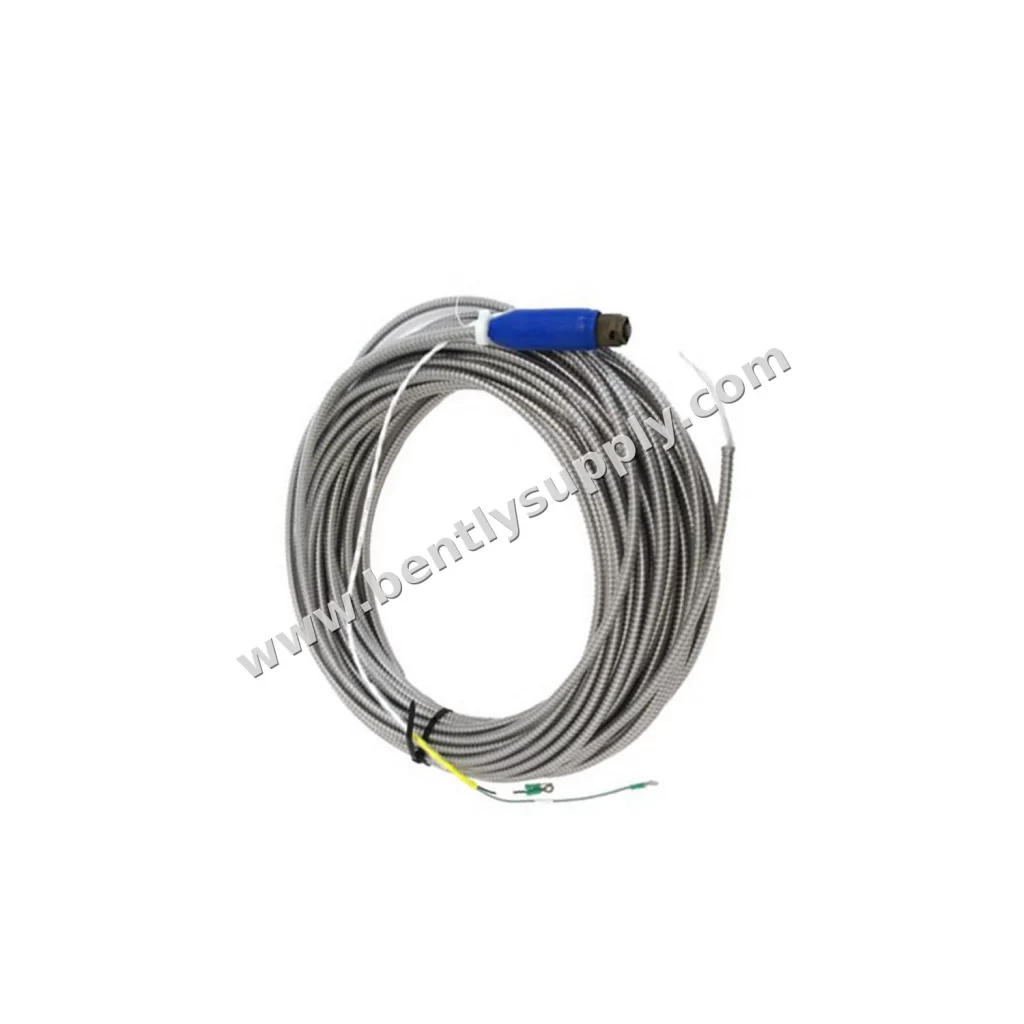

Bently Nevada 330706-005-046-50-02-CN Annäherungssonde

Produkteinführung

Die Bently Nevada 330706-005-046-50-02-CN (Annäherungssonde) ist ein Bauteil für den kontinuierlichen Schutz drehender Maschinen – ein Annäherungssonde, das TenBN als Original mit vollständiger Dokumentation ab Lager liefert, für die Zustandsüberwachung kritischer Anlagen.

Technische Parameter

• Modell: 330706-005-046-50-02-CN
• Produkttyp: Annäherungssonde
• Gesamtlänge-Option: 50 5.0 meters (16.4 feet)
• Stecker-Option: 02 = Miniature ClickLocTM coaxial connector
• Zulassungsoption: CN länderspezifisch
• Sondenspitzen-Material: Polyphenylensulfid (PPS)
• Sondengehäuse-Material: AISI 304 Edelstahl (SST)
• Sondenkabel-Spezifikationen: 75 ? triaxial, Fluorethylenpropylen (FEP) insulated probe cable in the following total probe lengths: 1, 5 or 9
• Operating and Storage Temperature: -51°C to +177°C (-60°F to +351°F)
• Gewicht: 0.07 Kg
• Gesamte Sondenlängen: 1, 5 or 9

Parameteranalyse

Die Bestellzeichenkette der 330706-005-046-50-02-CN definiert vollständig ihre physikalische und elektrische Konfiguration; jede Stelle sollte vor dem Austausch mit der Maschinenzeichnung abgeglichen werden. Die Gesamtlänge-Option legt 50 5.0 meters (16.4 feet) fest. Die Stecker-Option legt 02 = Miniature ClickLocTM coaxial connector fest. Die Zulassungsoption legt cN länderspezifisch fest. Das Bauteil ist für den Betrieb von -51°C to +177°C (-60°F to +351°F) ausgelegt. Die Konformitätsdokumentation umfasst cN länderspezifisch.

Die Sondenleistung wird zusammen mit dem passenden Verlängerungskabel und Proximitor spezifiziert; der Ersatz der gesamten Messkette unter konsistenten Teilenummern erhält Skalierungsfaktor und Linearität.

Anwendungsszenarien

Diese Sonde wird an Dampf- und Gasturbinen, Verdichtern, Pumpen, Motoren und Ventilatoren installiert, um radiale und axiale Wellenschwingung, Position und Drehzahl zu messen. Sie speist das zugehörige Überwachungsrack und verschafft Betreibern die Frühwarnung, um Wartung zu planen, bevor aus einem sich entwickelnden Fehler eine ungeplante Abschaltung wird.

Einbauanleitung

Die Sonde in das Gewindebohrloch einschrauben, die Gewindeeingriffsgrenzen des Gehäuses beachten und den Stecker mit dem passenden Verlängerungskabel verbinden. Den Anfangsspalt gemäß den elektrischen Anforderungen des zugehörigen Proximitors einstellen und die Spaltspannung vor der Inbetriebnahme mit der Systemdokumentation abgleichen.

Kompatibilität

Dieses Bauteil gehört zur Produktlinie „3300 XL 11 mm Annäherungssystem“ und ist auf das Zusammenspiel mit den Sonden, Verlängerungskabeln, Proximitoren und Überwachungshardware desselben Systems ausgelegt. Bently-Nevada-Bauteile mit gleicher Teilenummer sind vollständig austauschbar – ein bevorratetes Ersatzteil kann ohne Neuauslegung des Messkreises eingebaut werden. TenBN liefert die komplette Kette unter konsistenten Teilenummern.

Wartungshinweise

Sondenspitze, Gewinde und Kabelmantel bei jeder Stillstandszeit auf Verschleiß oder Beschädigung prüfen und bestätigen, dass Steckersitz und Anzugsmomente sich im Betrieb nicht gelockert haben. Das Bauteil im Betrieb und bei der Lagerung innerhalb seiner Betriebstemperatur von -51°C to +177°C (-60°F to +351°F) halten.

Beschaffungshinweise

Vor der Bestellung die vollständige Teilenummer mit der Maschinen-Stückliste abgleichen, da jede Optionsstelle die mechanische oder elektrische Passung verändert. TenBN lagert Original-Bently-Nevada-Bauteile und stellt die offizielle Servicedokumentation bereit. Für Bestand, Preise und Lieferzeit der 330706-005-046-50-02-CN kontaktieren Sie [email protected].

Häufige Fragen

Wie lautet der Betriebstemperaturbereich?

Das Bauteil ist für -51°C to +177°C (-60°F to +351°F) ausgelegt und deckt damit die Temperatuurextreme klassischer Turbomaschinen-Installationen ab.

Welche Zulassungen oder Zertifizierungen trägt es?

Die Konformitätsdokumentation umfasst cN länderspezifisch. Für den Einsatz in Ex-Bereichen vorab die Zulassungsstelle der Teilenummer bestätigen.

Welchen Stecker oder welche Schnittstelle verwendet es?

Es verwendet miniature ClickLocTM coaxial connector und passt damit zur standardmäßigen Bently-Nevada-Messkette.

Kann dieses Ersatzteil mit bestehenden Komponenten getauscht werden?

Bently-Nevada-Bauteile mit gleicher Teilenummer sind vollständig austauschbar – bei übereinstimmender vollständiger Teilenummer ersetzt dieses Teil die bestehende Einheit ohne Neukalibrierung des Kreises.

Wie bestätige ich die richtige Teilenummer?

Jede Optionsstelle mit der Maschinen-Stückliste abgleichen und sich mit der vollständigen Zeichenkette an [email protected] wenden; das TenBN-Team bestätigt Passung, Bestand und Dokumentation.
