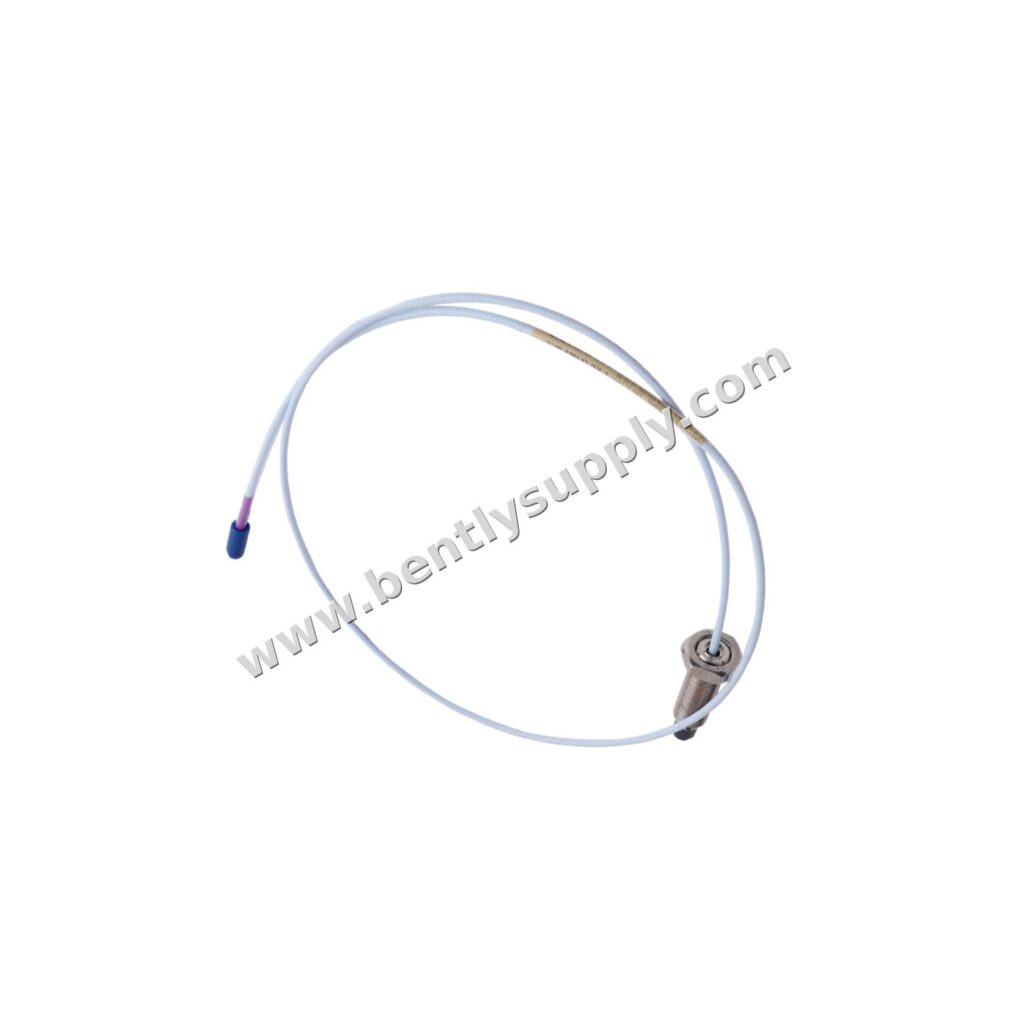

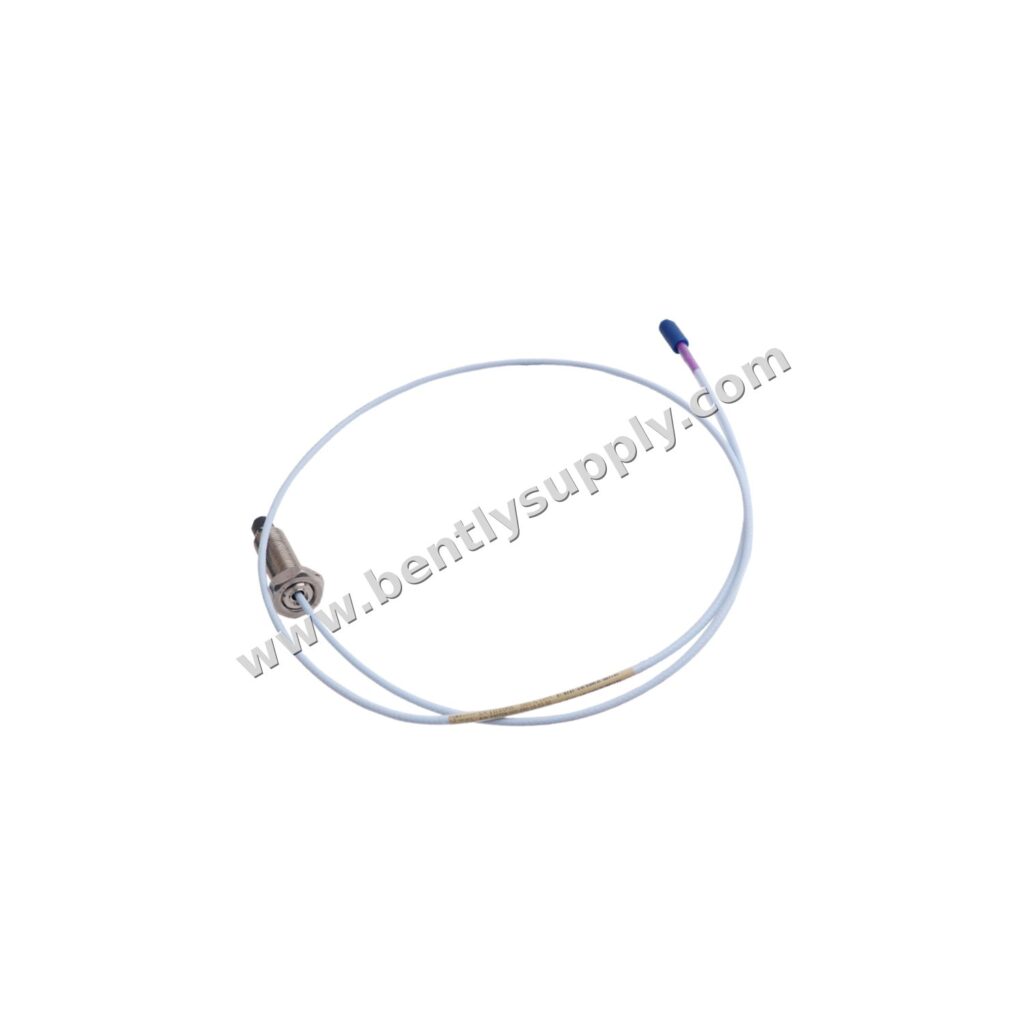

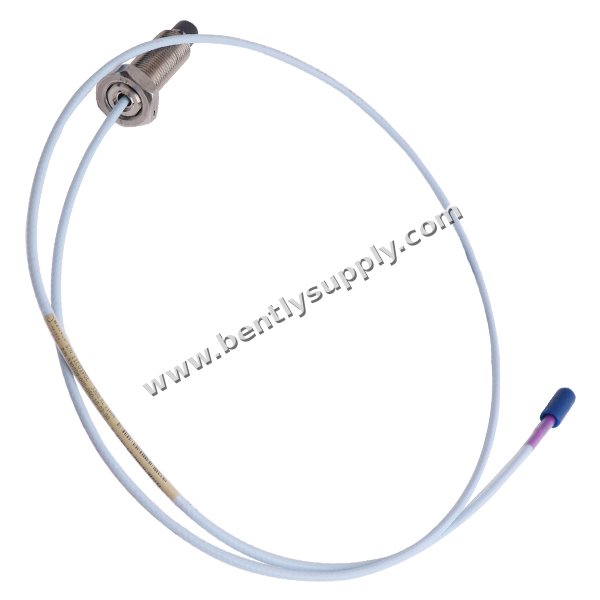

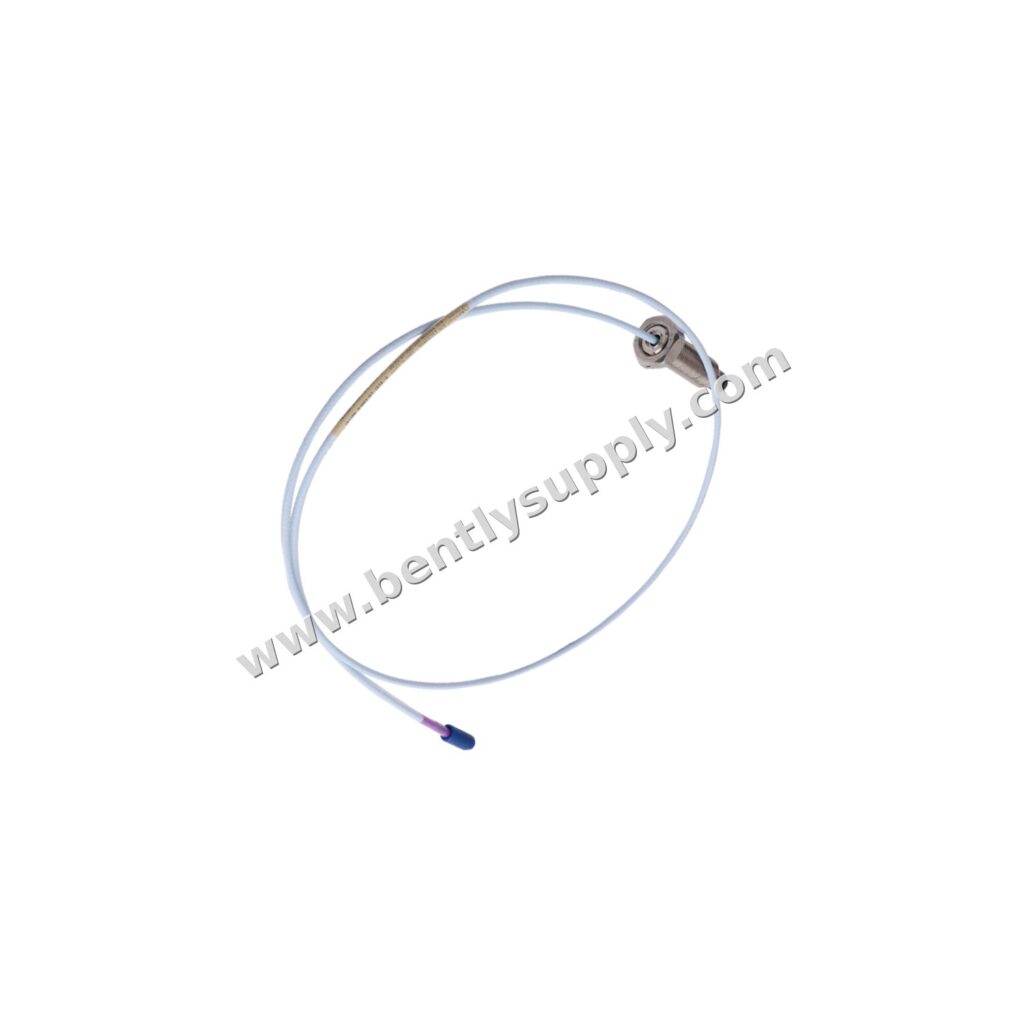

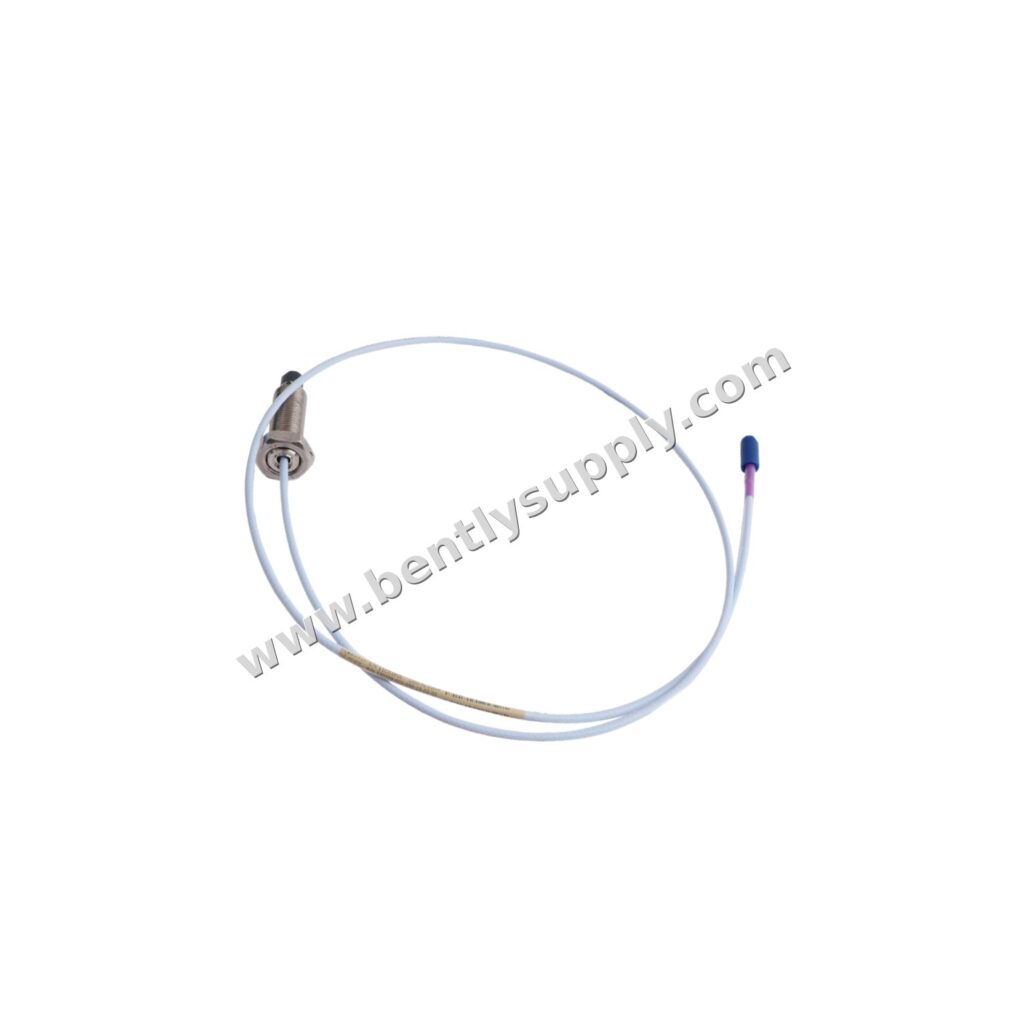

Bently Nevada 330709-000-030-90-02-05 3300 XL 11 mm Näherungssensor

Produktvorstellung

Der Bently Nevada 330709-000-030-90-02-05 ist ein 3300 XL 11-mm-Näherungssensor, der für die hochpräzise Wirbelstrom-Weg- und Schwingungsmessung entwickelt wurde. Dieses Modell verfügt über ein M16 x 1,5-Gewinde, ein 9,0 Meter langes Kabel und einen koaxialen Miniatur-ClickLoc-Stecker, was es zu einer vielseitigen Wahl für die industrielle Zustandsüberwachung macht. Diese in den USA hergestellte Sonde ist Teil der bewährten 3300 XL-Serie, die für ihre Genauigkeit und Langlebigkeit in rauen Umgebungen bekannt ist.

Technische Daten

• Modell: 330709-000-030-90-02-05
• Sondentyp: 3300 XL 11-mm-Näherungssonde
• Gewindegröße: M16 x 1,5
• Länge ohne Gewinde: 0 mm
• Gesamtlänge des Gehäuses: 30 mm
• Gesamtlänge: 9,0 Meter (29,5 Fuß)
• Stecker: Miniatur-Koaxialstecker ClickLoc
• Gleichstromwiderstand der Sonde: 8,5 ± 1,1 Ohm
• Material der Sondenspitze: Polyphenylensulfid (PPS)
• Material des Sondengehäuses: Edelstahl AISI 304
• Kabelspezifikation: 75 Ω, triaxial, FEP-isoliert
• Betriebstemperatur: -52 °C bis +177 °C
• Empfohlenes Drehmoment: 21,1 N•m (187 in•lb)
• Mindestbiegeradius: 25,4 mm (1,0 in)

Parameteranalyse

Das Modell 330709-000-030-90-02-05 bietet einen linearen Messbereich, der für 11-mm-Sonden geeignet ist, wobei ein Gleichstromwiderstand von 8,5 ± 1,1 Ohm eine gleichbleibende Leistung gewährleistet. Das M16 x 1,5-Gewinde ermöglicht eine sichere Befestigung, während das 9,0 Meter lange Kabel Flexibilität bei der Installation bietet. Der Sensor ist für flache Zielflächen mit einem empfohlenen Mindestdurchmesser von 30,5 mm und Wellendurchmessern von mindestens 152 mm ausgelegt, wodurch genaue Messwerte gewährleistet werden.

Anwendungsszenarien

Dieser Näherungssensor eignet sich ideal zur Überwachung von Schwingungen und Positionen in rotierenden Maschinen wie Turbinen, Kompressoren, Pumpen und anderen kritischen Anlagen. Er wird häufig in Anwendungen eingesetzt, die präzise Messungen der radialen Wellenschwingungen, der axialen Position und der Drehzahl erfordern, und trägt so zur vorausschauenden Instandhaltung und zum Maschinenschutz bei.

Montageanleitung

Montieren Sie den Sensor bei M16 x 1,5-Gewinden mit einem empfohlenen Anzugsmoment von 21,1 N•m (187 in•lb). Stellen Sie sicher, dass die Gewindeeingriffslänge 24 mm nicht überschreitet. Der Stecker sollte handfest angezogen werden, mit einem maximalen Drehmoment von 0,565 N•m (5 in•lb). Halten Sie einen Mindestbiegeradius von 25,4 mm für das Kabel ein. Vergewissern Sie sich, dass die Zielgröße und der Wellendurchmesser die Mindestanforderungen für eine optimale Leistung erfüllen.

Kompatibilität

Das Modell 330709-000-030-90-02-05 ist kompatibel mit den 3300 XL-Systemen von Bently Nevada, einschließlich der 3300 XL-Näherungssensoren mit 8 mm und 11 mm. Es funktioniert mit Standard-Verlängerungskabeln und Näherungssensoren, wie beispielsweise denen der Serie 3300 XL. Der koaxiale Miniatur-ClickLoc-Stecker gewährleistet eine sichere Verbindung mit kompatiblen Kabeln.

Wartungshinweise

Überprüfen Sie die Sondenspitze und das Kabel regelmäßig auf Beschädigungen. Halten Sie die Sondenspitze sauber und frei von Verunreinigungen. Setzen Sie die Sonde keinen Temperaturen unter -34 °C aus, da dies zu einem vorzeitigen Versagen der Druckdichtung führen kann. Stellen Sie sicher, dass die Steckverbinder fest angezogen und vor Feuchtigkeit geschützt sind.

Hinweise zur Beschaffung

Achten Sie bei der Bestellung des Bently Nevada 330709-000-030-90-02-05 auf die Gesamtlänge, die Gewindetyp und die Anschlussoptionen, um sicherzustellen, dass diese Ihren Systemanforderungen entsprechen. Erwägen Sie den Kauf bei autorisierten Händlern, um Originalteile und Garantieleistungen sicherzustellen. Prüfen Sie gegebenenfalls, ob für Ihre Branche mehrere Zulassungen (Option 05) erforderlich sind.

Häufig gestellte Fragen

Wie lang ist die Sonde insgesamt?

Die Gesamtlänge beträgt 9,0 Meter (29,5 Fuß).

Wie groß ist der Betriebstemperaturbereich?

Der Betriebs- und Lagertemperaturbereich liegt zwischen -52 °C und +177 °C.

Welches Drehmoment wird für die Montage empfohlen?

Das empfohlene Drehmoment für das M16 x 1,5-Sondengehäuse beträgt 21,1 N•m (187 in•lb).

Kann diese Sonde mit 3300 XL-Systemen verwendet werden?

Ja, sie ist für den Einsatz mit Bently Nevada 3300 XL-Systemen ausgelegt.

Aus welchem Material besteht die Sondenspitze?

Die Sondenspitze besteht aus Polyphenylensulfid (PPS).
