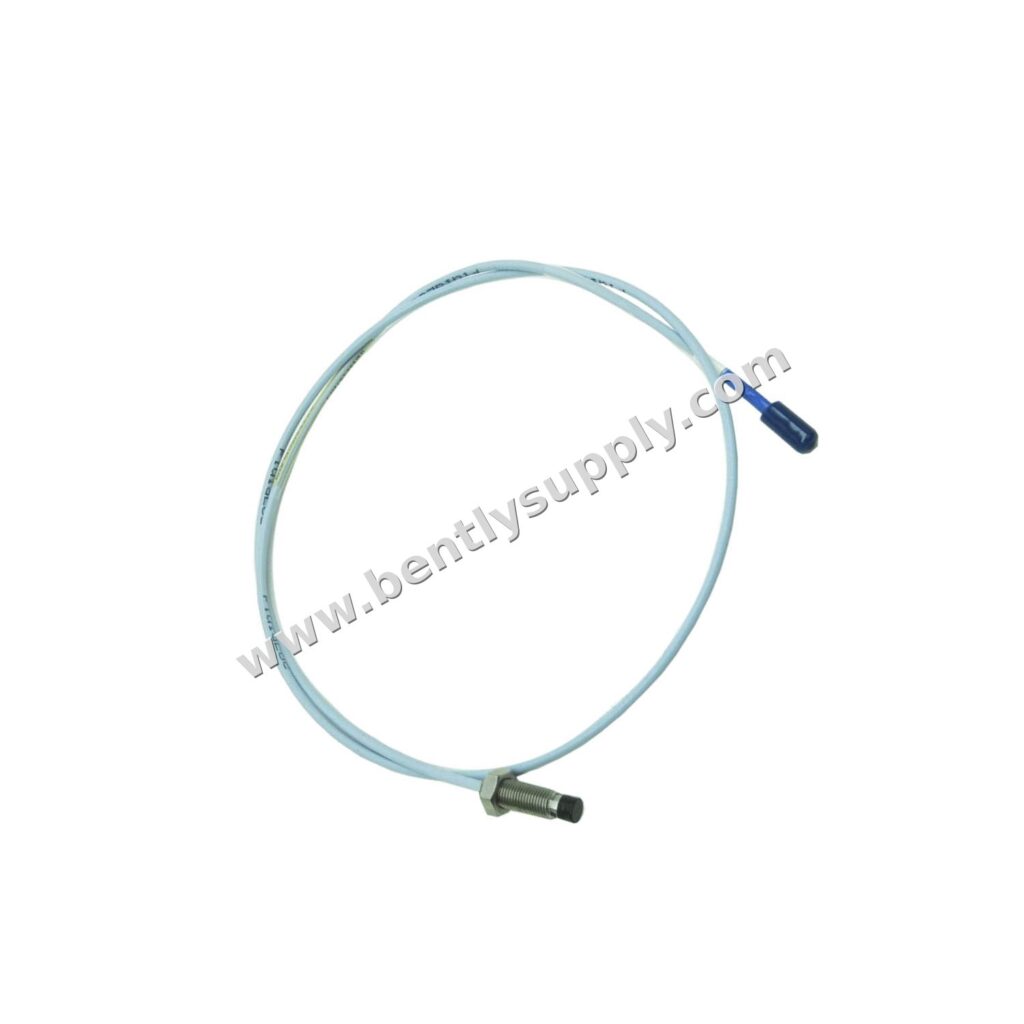

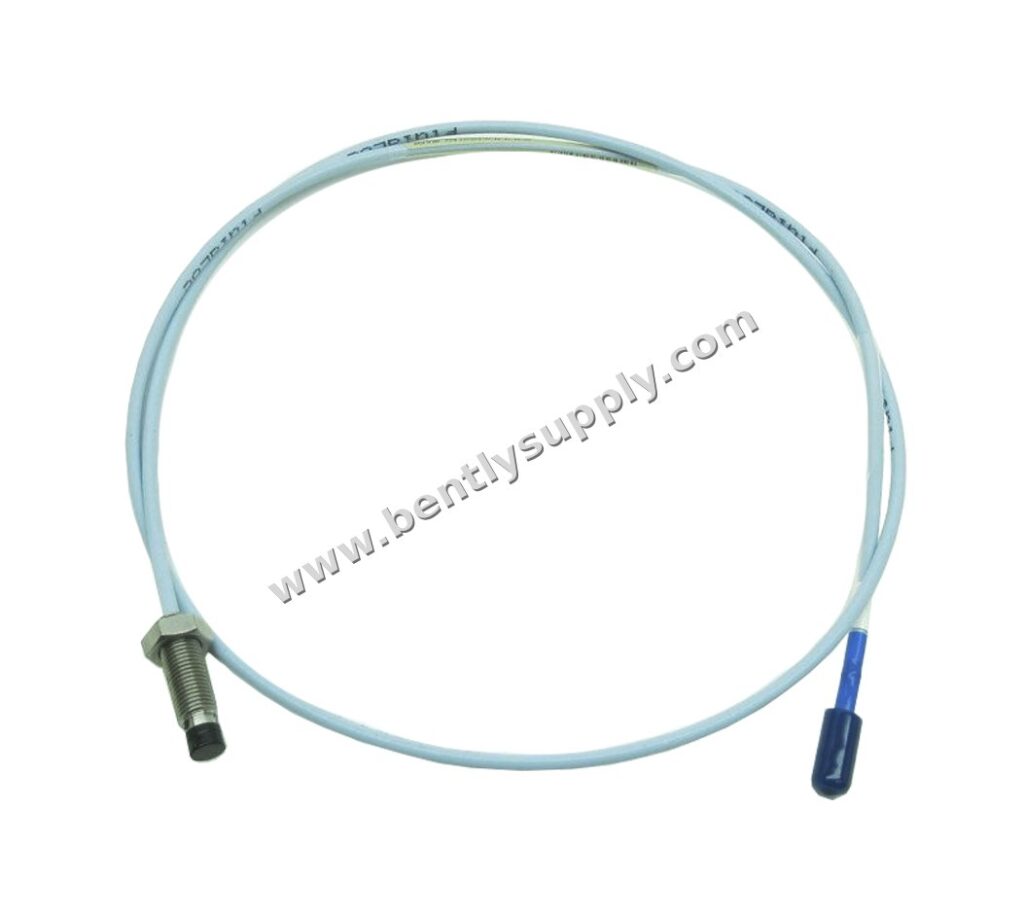

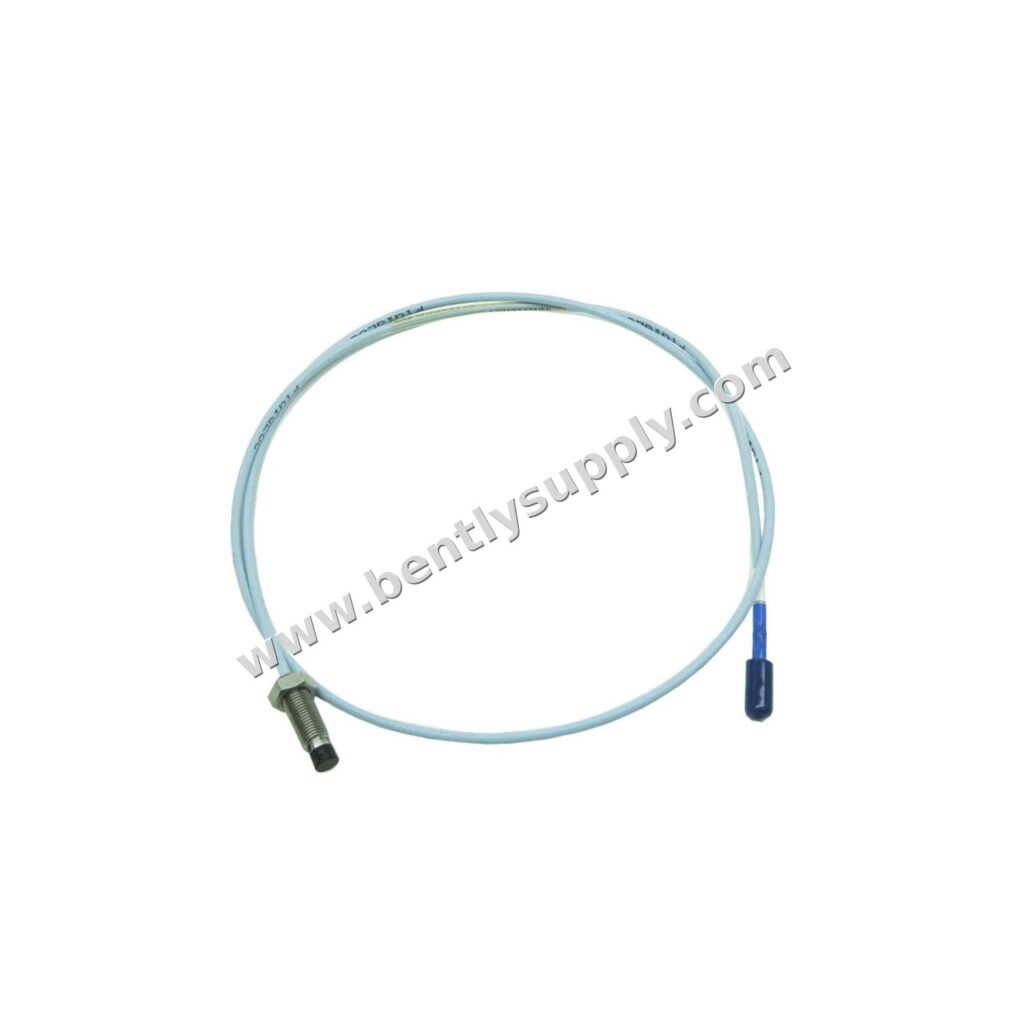

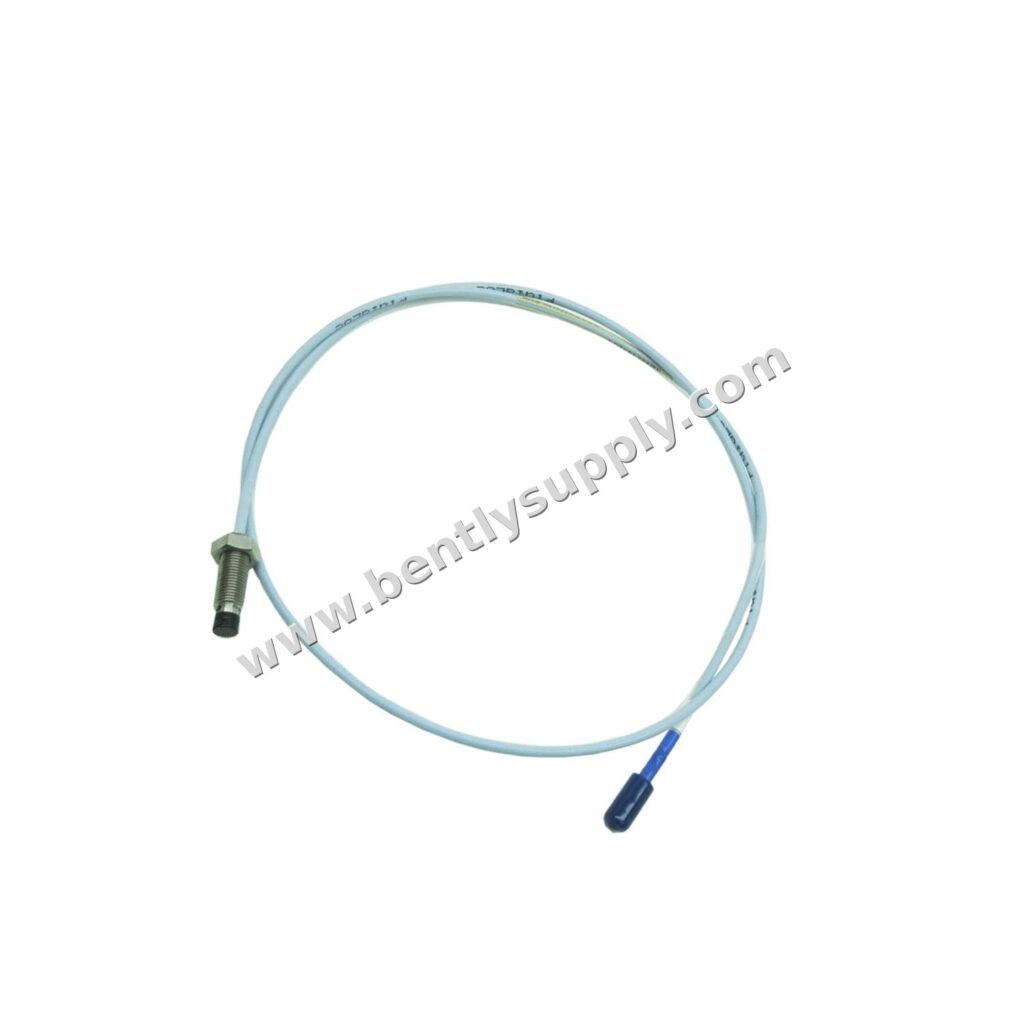

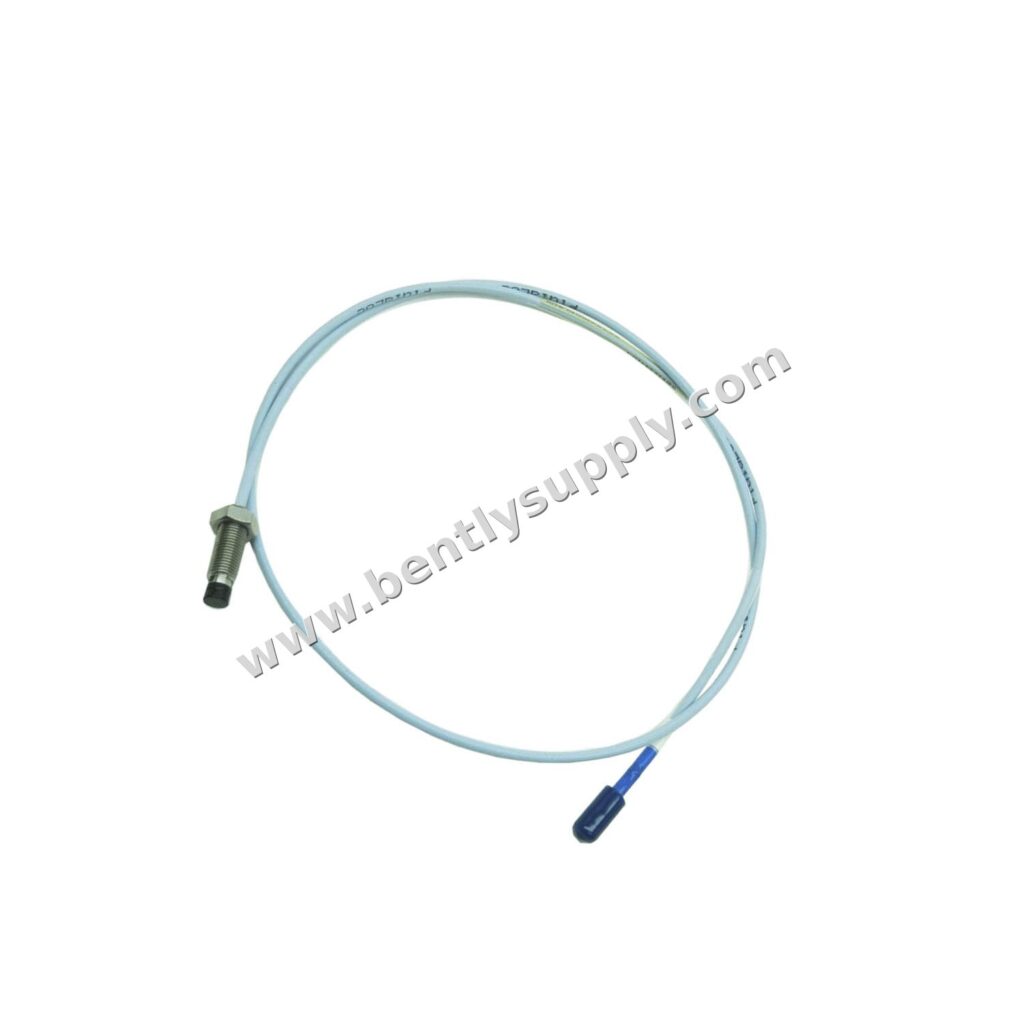

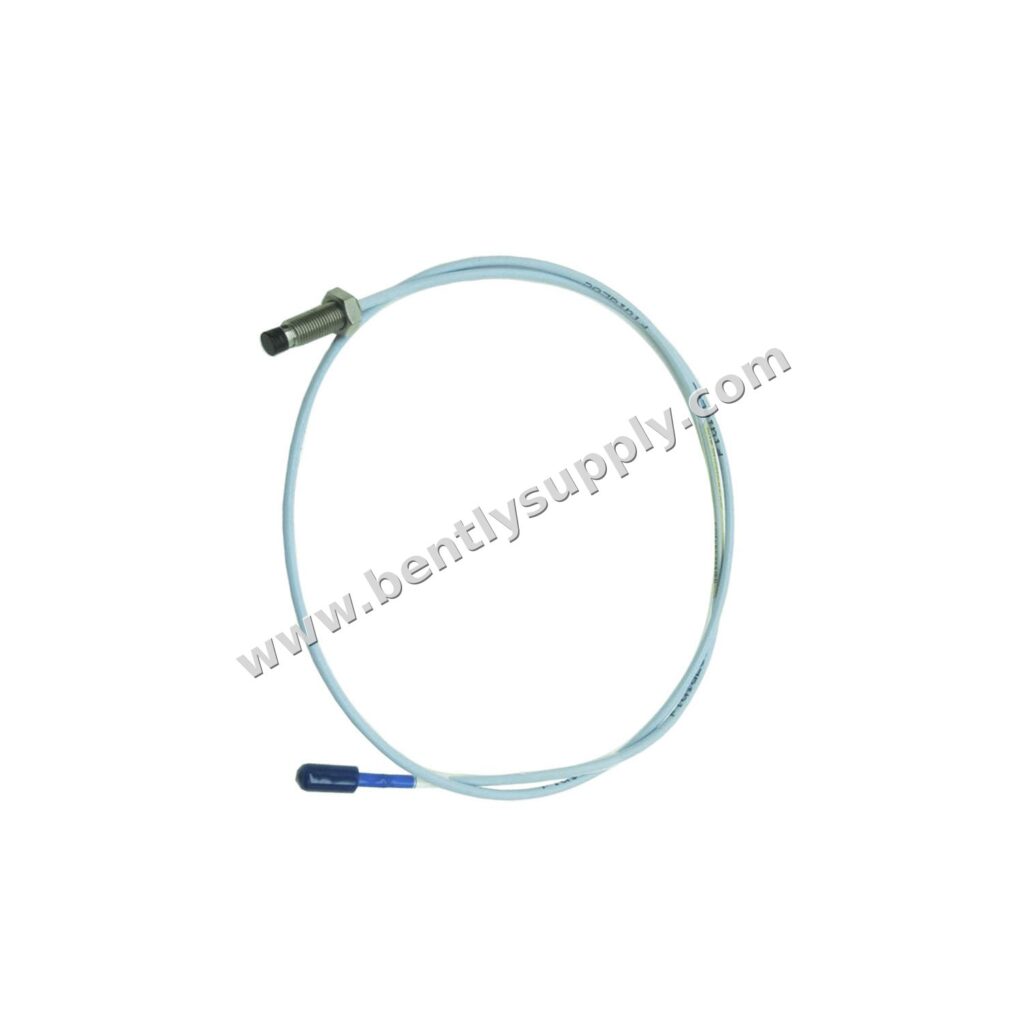

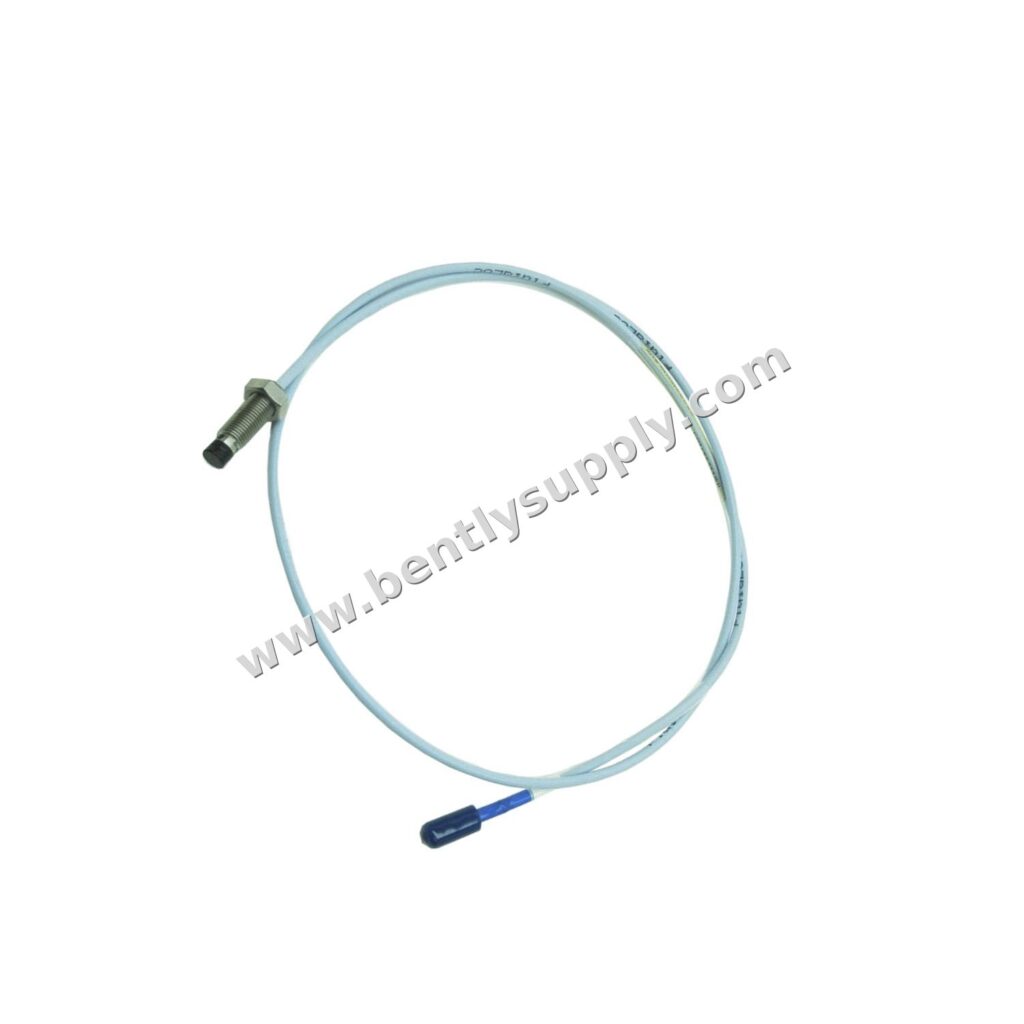

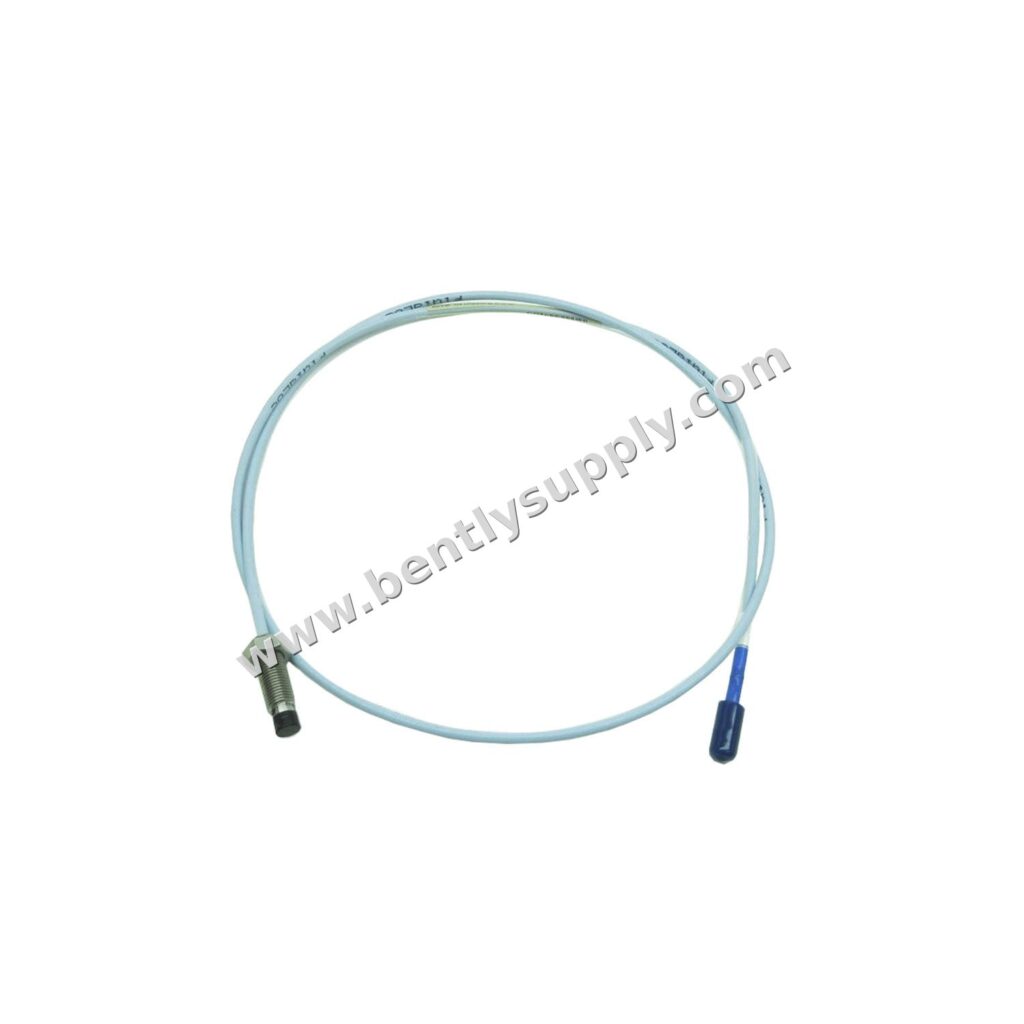

Bently Nevada 330710-000-050-10-02-00 3300 XL 11 mm Näherungssensor

Produkteinführung

Der Bently Nevada 330710-000-050-10-02-00 ist ein präziser 3300 XL 11 mm Näherungssensor, der für zuverlässige Schwingungs- und Positionsüberwachung an kritischen rotierenden Maschinen entwickelt wurde. Hergestellt in den USA, verfügt dieser Sensor über ein M16 x 1,5 Gewindegehäuse mit Panzerschutz, eine Gesamtgehäuselänge von 50 mm und eine Gesamtlänge von 1,0 Meter. Er ist mit einem Miniatur-Koaxial-ClickLoc-Stecker und Standardkabel ausgestattet und eignet sich ideal für den Einsatz mit Bently Nevada 3300/3500 Überwachungssystemen.

Technische Parameter

• Gleichstromwiderstand des Sensors: 5,9 ± 0,5 Ohm (Mitte zu Außenleiter)
• Sensorspitzenmaterial: Polyphenylensulfid (PPS)
• Sensorgehäusematerial: AISI 304 Edelstahl
• Sensorkabel: 75 Ω Triaxial, FEP-isoliert
• Sensorgehäusegewinde: M16 x 1,5
• Maximale Gewindeeingriffslänge: 24 mm
• Anzugsdrehmoment des Sensorgehäuses: Max. 63,3 N·m, empfohlen 21,1 N·m
• Anzugsdrehmoment des Steckers: Max. 0,565 N·m (handfest)
• Minimaler Biegeradius: 25,4 mm (mit oder ohne Panzerung)
• Betriebstemperatur: -52°C bis +177°C
• Lagertemperatur: -52°C bis +105°C
• Relative Luftfeuchtigkeit: 100% kondensierend (nicht tauchfähig)

Parameteranalyse

Das Modell 330710-000-050-10-02-00 ist mit einer ungewindeten Länge von 0 mm, einer Gesamtgehäuselänge von 50 mm und einer Gesamtlänge von 1,0 Meter konfiguriert. Der Miniatur-Koaxial-ClickLoc-Stecker gewährleistet eine sichere und schnelle Installation. Der Sensor ist so konstruiert, dass er die Übersprechgrenzen einhält, mit einem empfohlenen minimalen Durchmesser der ebenen Zielfläche von 30,5 mm und einem Wellendurchmesser von 152 mm. Seine robuste Konstruktion und die Temperaturbewertungen machen ihn für raue industrielle Umgebungen geeignet.

Anwendungsszenarien

Dieser Näherungssensor wird häufig für radiale Schwingungs- und axiale Positionsmessungen an Turbinen, Kompressoren, Pumpen und anderen rotierenden Maschinen eingesetzt. Er ist mit Bently Nevada 3300 und 3500 Überwachungssystemen kompatibel und liefert genaue Daten für vorausschauende Wartung und Maschinenschutz.

Installationsanleitung

Installieren Sie den Sensor mit dem empfohlenen Drehmoment von 21,1 N·m (187 in·lb) für das M16 x 1,5 Gehäuse. Stellen Sie sicher, dass der Stecker handfest angezogen ist, mit einem maximalen Drehmoment von 0,565 N·m. Halten Sie einen minimalen Biegeradius von 25,4 mm für das Kabel ein. Überprüfen Sie, ob die Zielfläche die empfohlenen Mindestmaße erfüllt und der Abstand gemäß den Systemanforderungen eingestellt ist.

Kompatibilität

Der 330710-000-050-10-02-00 ist Teil der 3300 XL Serie und kompatibel mit Bently Nevada 3300/3500 Racks, Proximitoren und Verlängerungskabeln. Er verwendet einen Miniatur-Koaxial-ClickLoc-Stecker, der für diese Serie Standard ist.

Wartungshinweise

Überprüfen Sie regelmäßig das Sensorkabel und den Stecker auf Beschädigungen. Halten Sie die Sensorspitze sauber und frei von Schmutz. Vermeiden Sie Temperaturen unter -34°C, da dies zu vorzeitigem Versagen der Druckdichtung führen kann. Kalibrierungsprüfungen sollten regelmäßig durchgeführt werden, um die Messgenauigkeit sicherzustellen.

Beschaffungshinweise

Überprüfen Sie bei der Bestellung die Modellnummer 330710-000-050-10-02-00, um die korrekte Konfiguration sicherzustellen. Erwägen Sie den Kauf von Ersatzsensoren, um Ausfallzeiten zu minimieren. Für Anwendungen, die Druckprüfungen oder kundenspezifische Konfigurationen erfordern, kontaktieren Sie unsere Abteilung für kundenspezifische Konstruktionen.

FAQ

Wie lang ist dieser Sensor insgesamt?

Die Gesamtlänge beträgt 1,0 Meter (3,3 Fuß).

Welchen Steckertyp verwendet er?

Er verwendet einen Miniatur-Koaxial-ClickLoc-Stecker.

Ist dieser Sensor für Umgebungen mit hohen Temperaturen geeignet?

Ja, er arbeitet bis zu +177°C.

Kann dieser Sensor mit 3500 Überwachungssystemen verwendet werden?

Ja, er ist sowohl mit 3300 als auch mit 3500 Systemen kompatibel.

Was ist das empfohlene Anzugsdrehmoment für die Installation?

Das empfohlene Drehmoment beträgt 21,1 N·m (187 in·lb).
