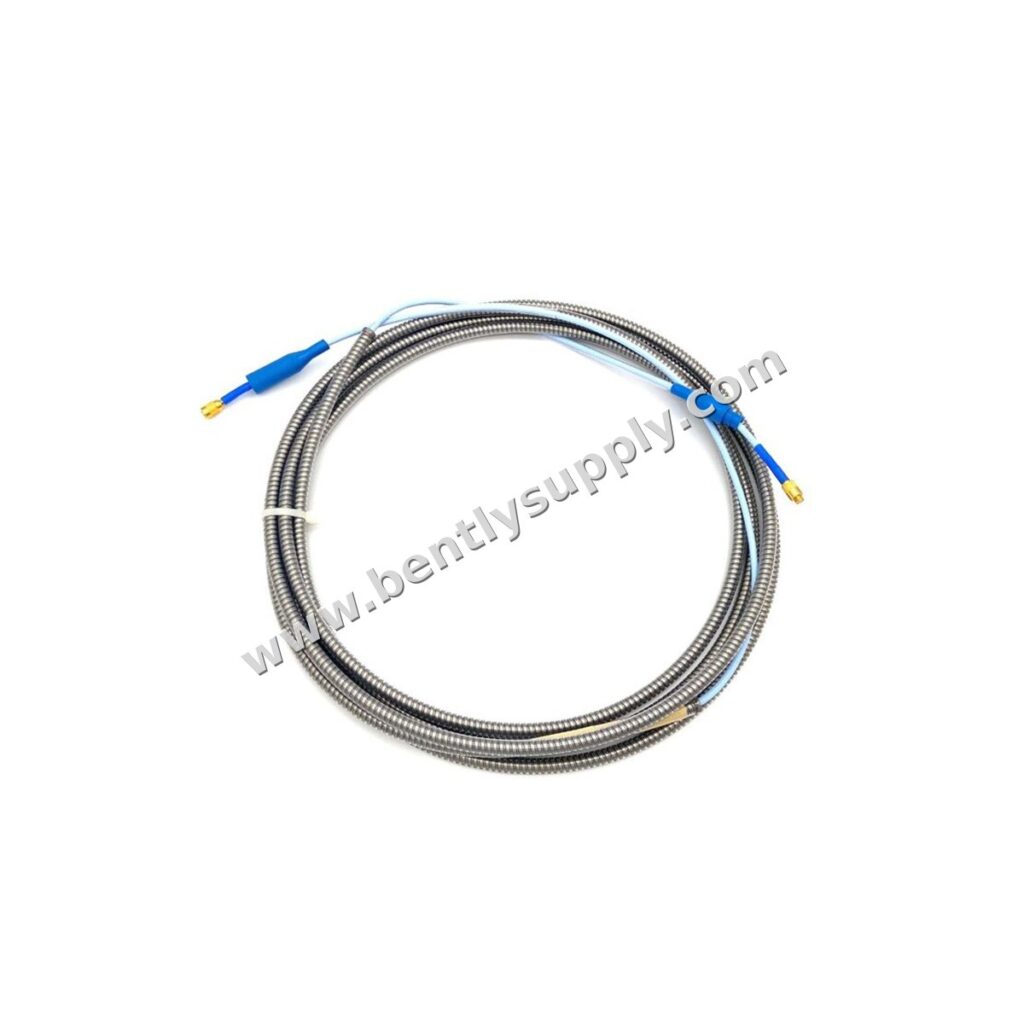

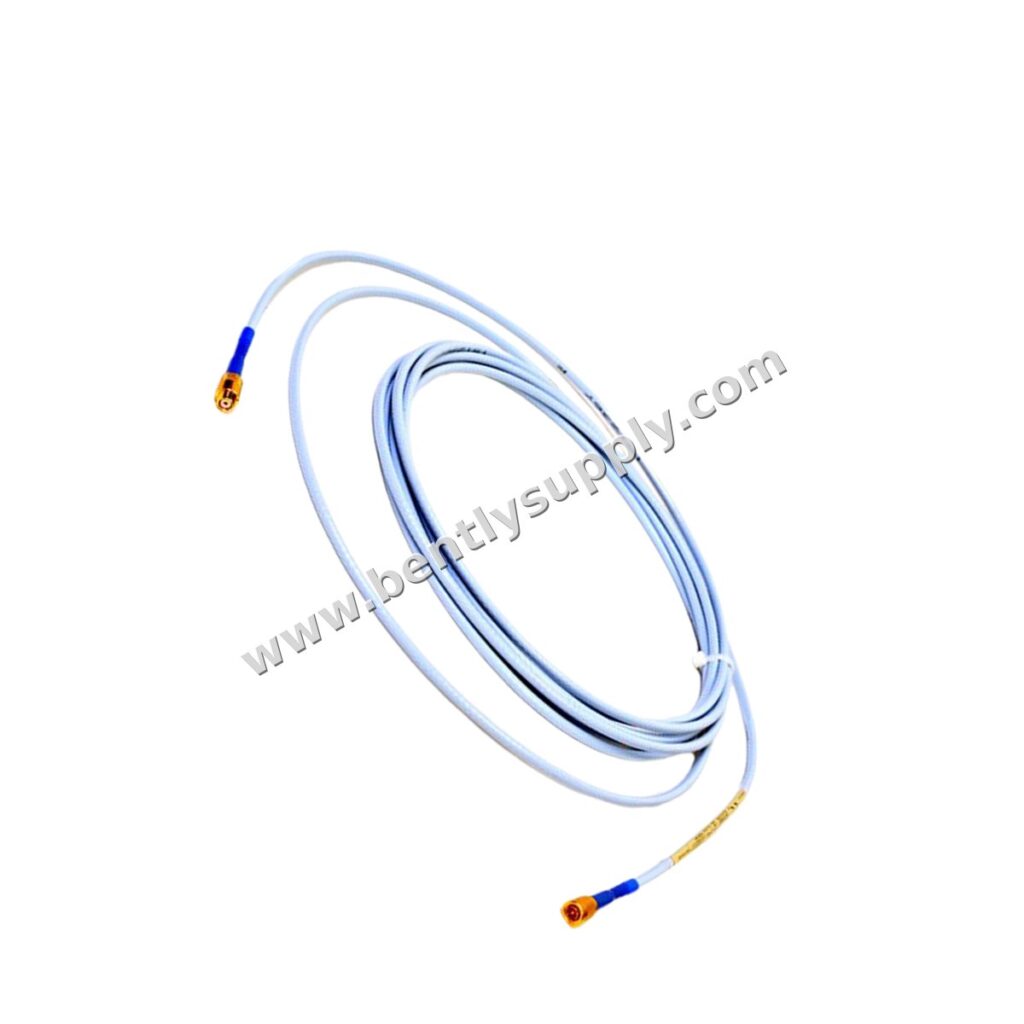

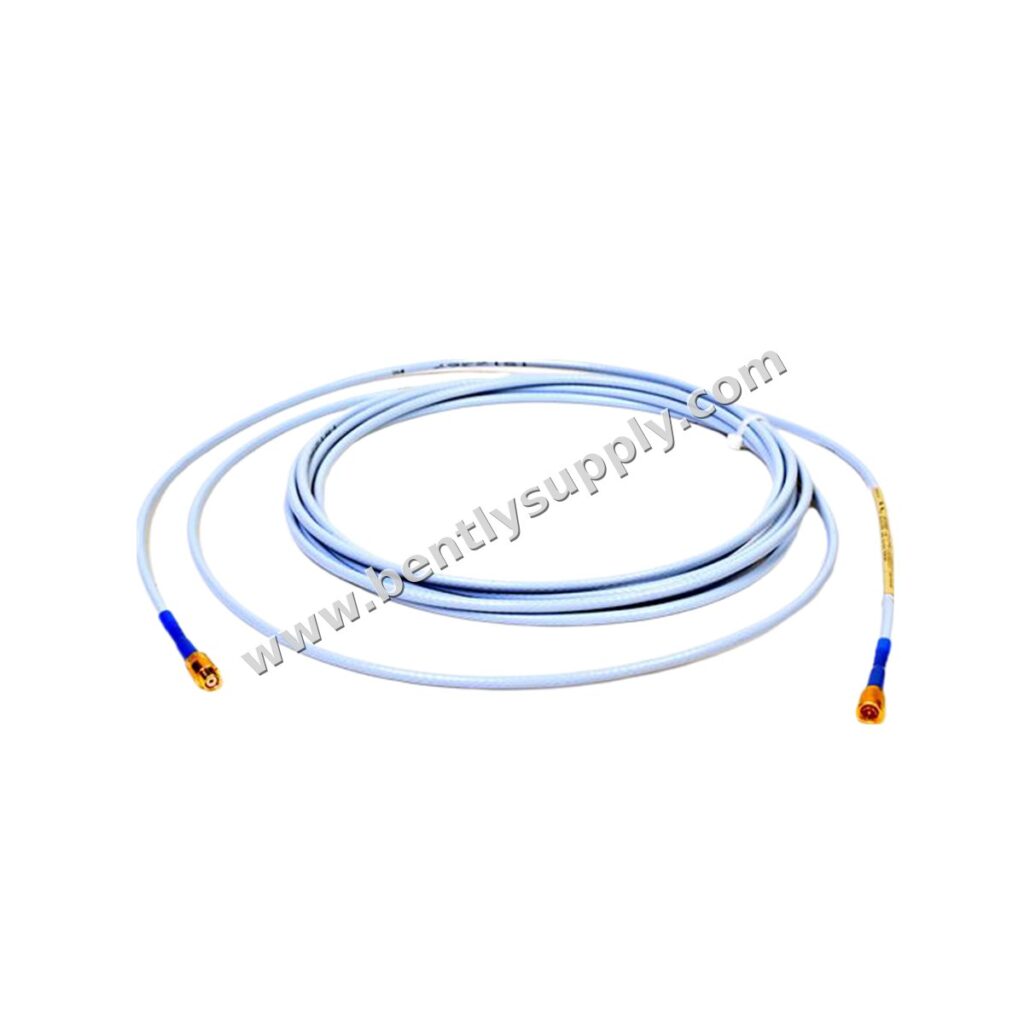

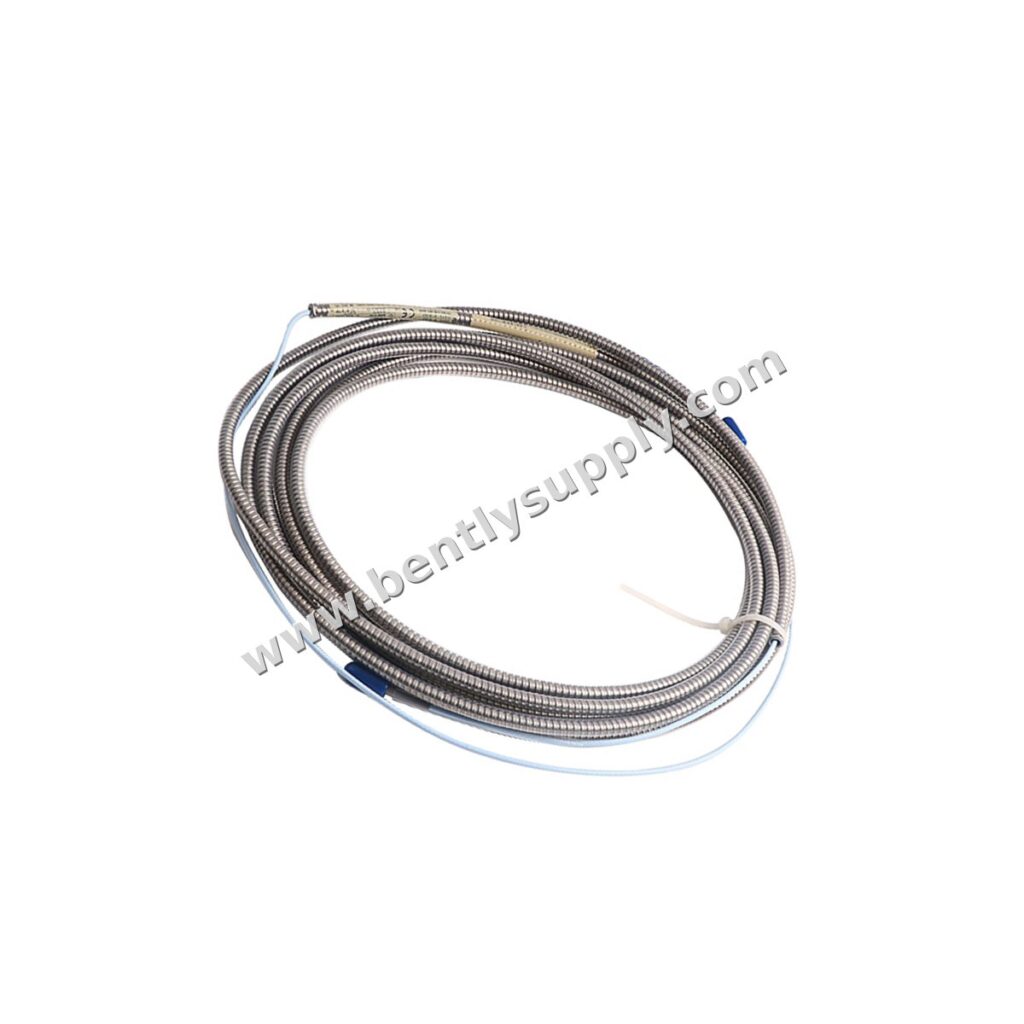

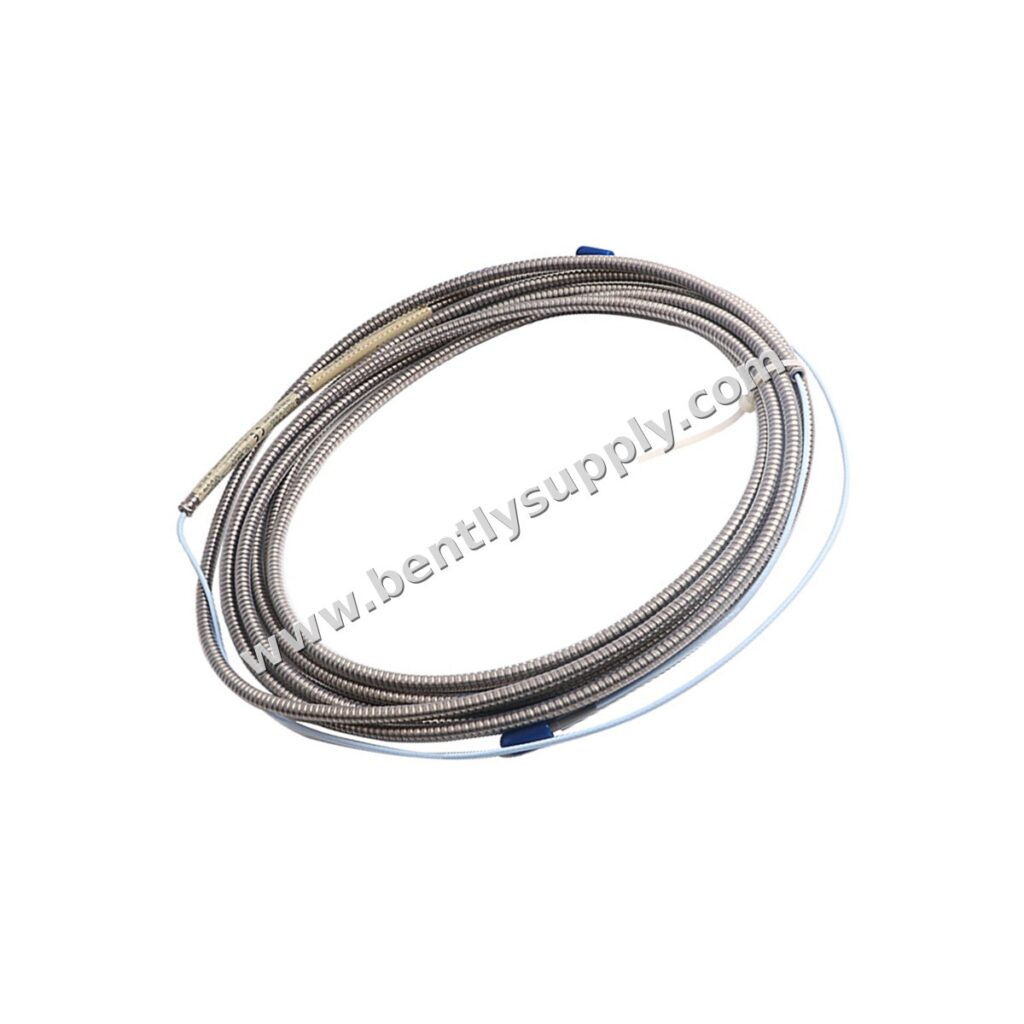

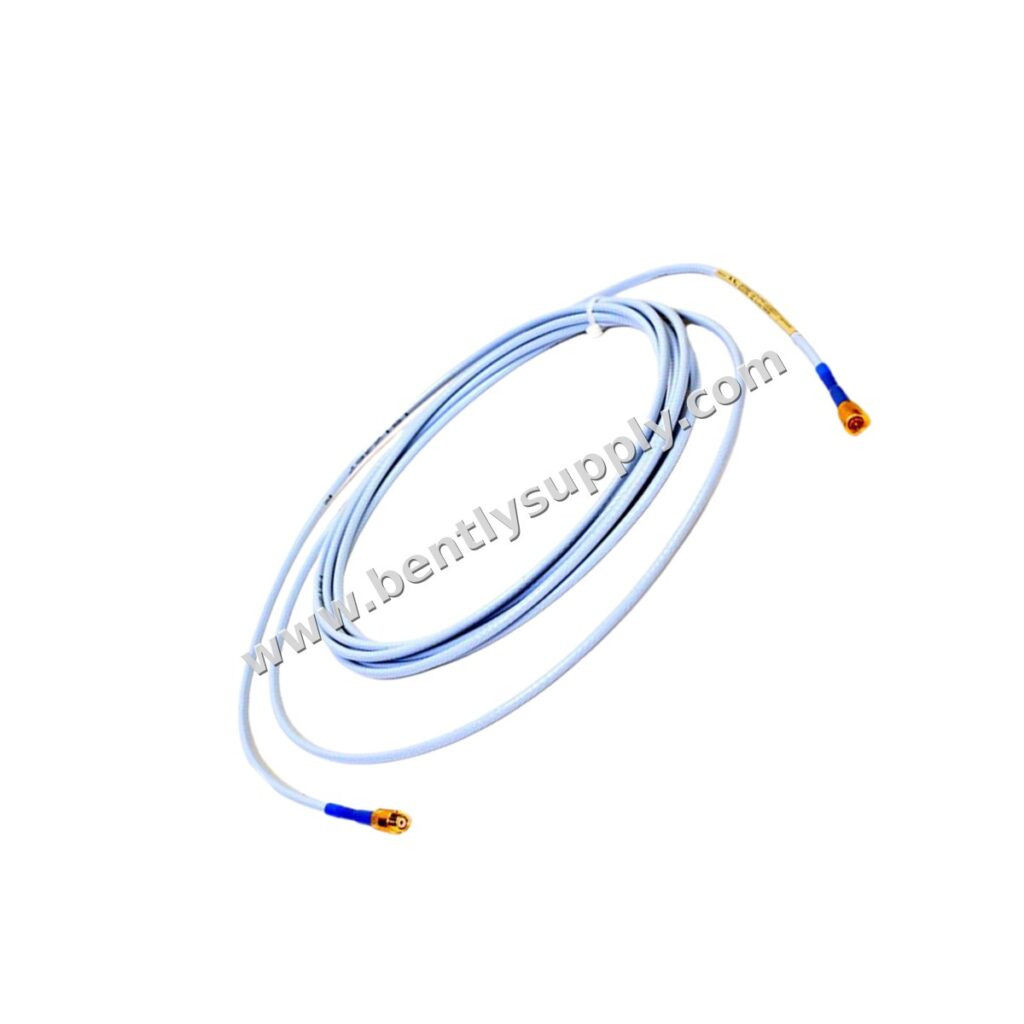

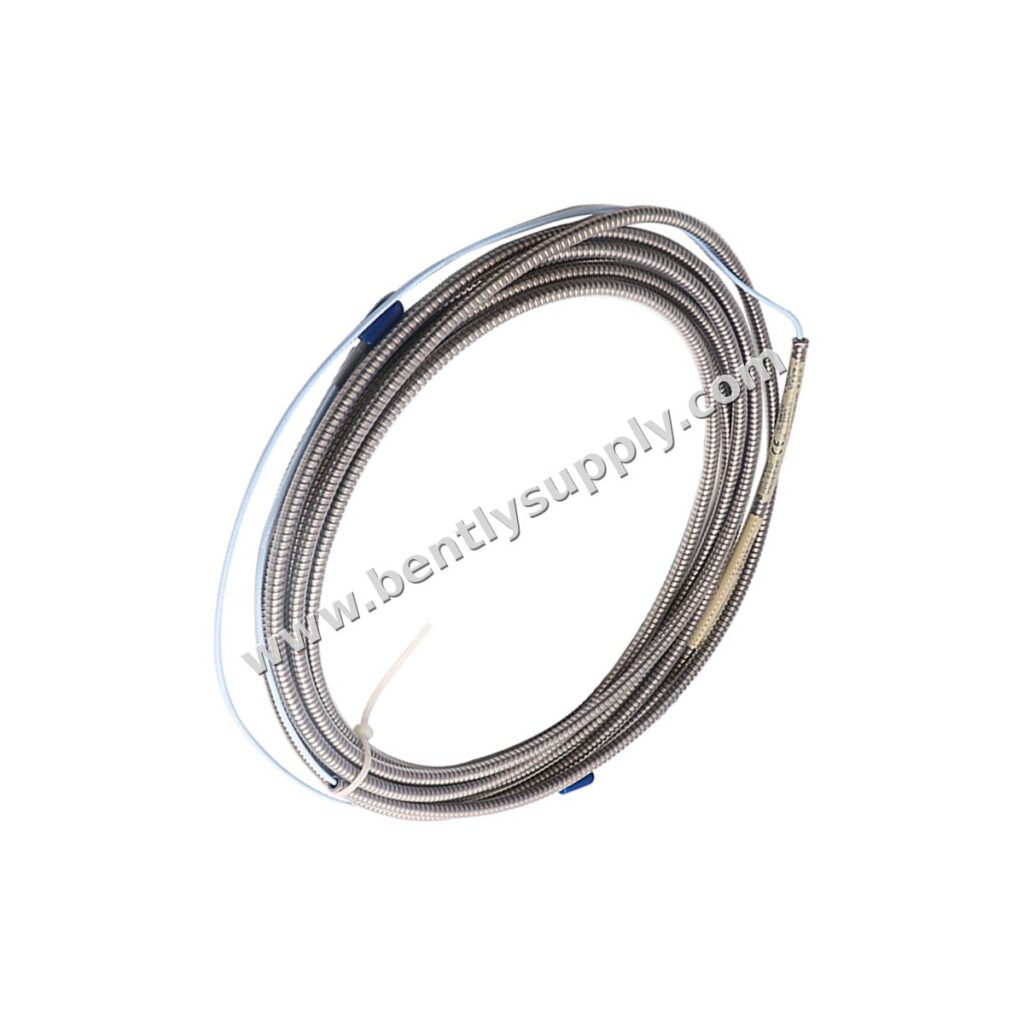

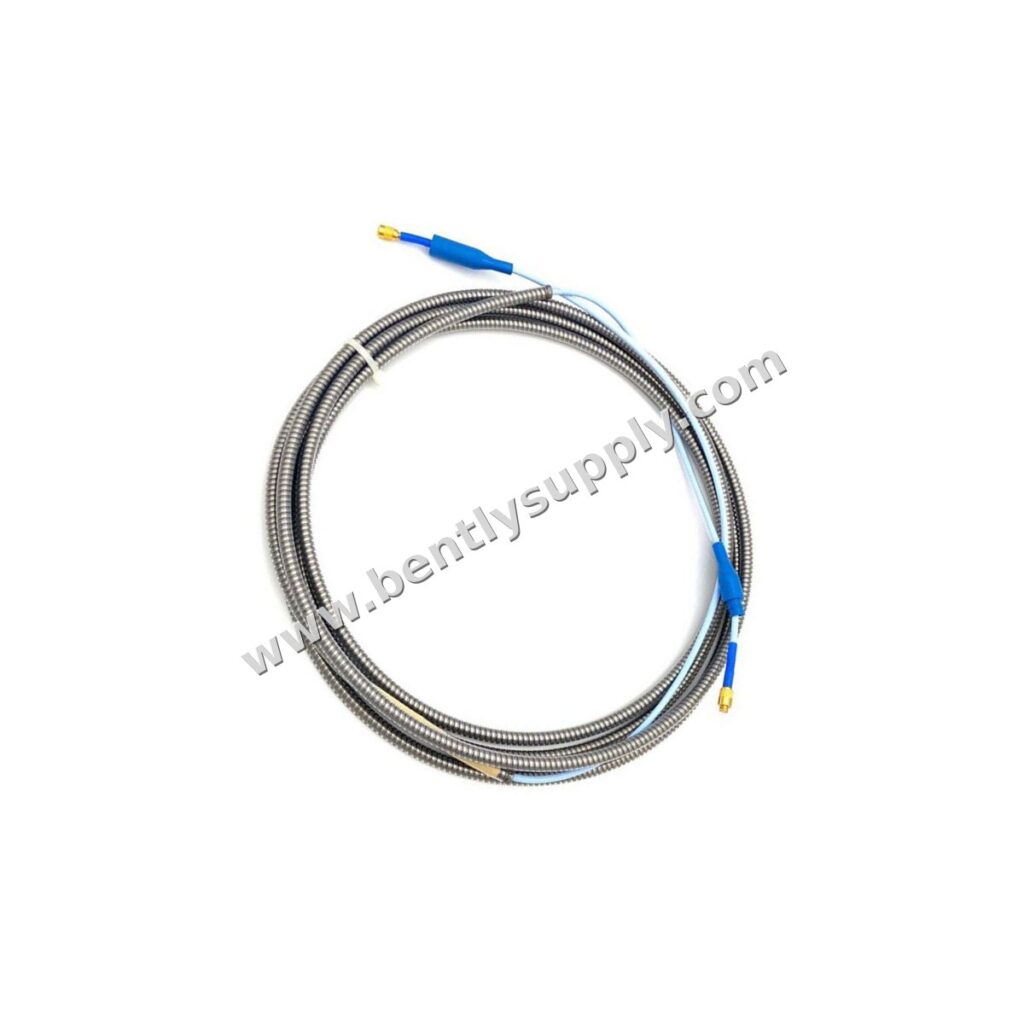

Bently Nevada 330730-040-00-00 3300 XL 11 mm Verlängerungskabel

Produkteinführung

Das Bently Nevada 330730-040-00-00 ist ein 3300 XL 11 mm Verlängerungskabel, das entwickelt wurde, um 3300 XL 11 mm Sonden mit Proximitoren in Schwingungsüberwachungssystemen zu verbinden. Hergestellt in den USA, gewährleistet dieses Kabel die Signalintegrität über eine Länge von 4,0 Metern (13,1 Fuß), mit Standardkabelkonstruktion und ohne Zulassungsoption. Es ist eine wesentliche Komponente für die genaue Zustandsüberwachung rotierender Maschinen.

Technische Parameter

• Modell: 330730-040-00-00
• Länge: 4,0 Meter (13,1 Fuß)
• Kapazität: 69,9 pF/m (21,3 pF/ft) typisch
• Gleichstromwiderstand (Innenleiter): 1,0 ± 0,25 Ohm
• Gleichstromwiderstand (Koaxialleiter): 0,3 ± 0,1 Ohm
• Betriebs-/Lagertemperatur: -51°C bis +177°C (-60°F bis +351°F)
• Gewicht: 0,18 kg (Standardkabel)
• Material: 75 Ohm Triaxial, FEP-isoliert
• Steckermaterial: Vergoldetes Messing

Parameteranalyse

Das Verlängerungskabel 330730-040-00-00 ist für minimalen Signalverlust und stabile Leistung ausgelegt. Seine niedrige Kapazität (69,9 pF/m) gewährleistet eine genaue Signalübertragung über die 4-Meter-Länge. Die Gleichstromwiderstandswerte sind eng toleriert, um die Systemgenauigkeit aufrechtzuerhalten. Der weite Temperaturbereich (-51°C bis +177°C) ermöglicht den Betrieb in extremen Umgebungen, von kalten Klimazonen bis zu stark erhitzten Turbinenbereichen. Die vergoldeten Steckverbinder bieten Korrosionsbeständigkeit und zuverlässigen elektrischen Kontakt.

Anwendungsszenarien

Dieses Verlängerungskabel wird häufig in industriellen rotierenden Maschinen eingesetzt, einschließlich Turbinen, Kompressoren, Pumpen und anderen kritischen Anlagen. Es ist Teil des 3300 XL Näherungsüberwachungssystems, das Wellenschwingung und -position misst. Typische Anwendungen umfassen:

• Dampf- und Gasturbinen
• Radial- und Axialkompressoren
• Pumpen und Motoren
• Generatoren und Getriebe

Installationsanleitung

Installieren Sie das Kabel 330730-040-00-00 zwischen der 3300 XL Sonde und dem Proximitor-Sensor. Stellen Sie sicher, dass das Kabel fern von Hochtemperaturoberflächen und scharfen Kanten verlegt wird. Verwenden Sie das mitgelieferte Silikonband oder Steckerschutz, um Verbindungen abzudichten, besonders in feuchten oder öligen Umgebungen. Überschreiten Sie nicht die maximale Zugfestigkeit von 330 N (75 Pfund) am Sondengehäuse und 270 N (60 Pfund) an den Steckverbindern. Weitere Einzelheiten finden Sie im Servicehandbuch.

Kompatibilität

Dieses Verlängerungskabel ist kompatibel mit Bently Nevada 3300 XL 11 mm Sonden und 3300 XL Proximitor-Sensoren. Es unterstützt Systemlängen von 5 oder 9 Metern, wenn es mit der Sonde und dem Verlängerungskabel kombiniert wird. Das Kabel ist für die Verwendung mit Standard-3300 XL Überwachungssystemen ausgelegt.

Wartungshinweise

Überprüfen Sie das Kabel regelmäßig auf Beschädigungen, insbesondere an Steckverbindern und Biegestellen. Halten Sie Steckverbinder sauber und trocken. Wenn das Kabel Öl oder Feuchtigkeit ausgesetzt ist, verwenden Sie Steckerschutz oder Silikonband, um Kontamination zu verhindern. Ersetzen Sie das Kabel, wenn Anzeichen von Verschleiß oder Signalverschlechterung festgestellt werden.

Beschaffungshinweise

Überprüfen Sie bei der Bestellung der 330730-040-00-00 die Teilenummer, um die korrekte Länge und Optionen sicherzustellen. Erwägen Sie den Kauf von Steckerschutz (Option -05) für verbesserten Umweltschutz. Für Anwendungen mit Flüssigkeitslecksagerisiko erwägen Sie die FluidLoc-Kabeloption. Beziehen Sie immer über autorisierte Bently Nevada Kanäle, um Originalteile und Garantie zu gewährleisten.

FAQ

Wie lang ist das Kabel 330730-040-00-00?

Die Kabellänge beträgt 4,0 Meter (13,1 Fuß).

Kann dieses Kabel mit 3300 XL Sonden verwendet werden?

Ja, es ist speziell für 3300 XL 11 mm Sonden entwickelt.

Was ist der Temperaturbereich?

Der Betriebs- und Lagertemperaturbereich beträgt -51°C bis +177°C (-60°F bis +351°F).

Ist das Kabel gepanzert?

Nein, das Standardkabel (Option 00) ist nicht gepanzert. Gepanzerte Versionen sind als Option erhältlich.

Wie sollte ich die Verbindungen schützen?

Verwenden Sie das mitgelieferte Silikonband oder optionale Steckerschutz, um Verbindungen vor Feuchtigkeit und Öl zu schützen.
