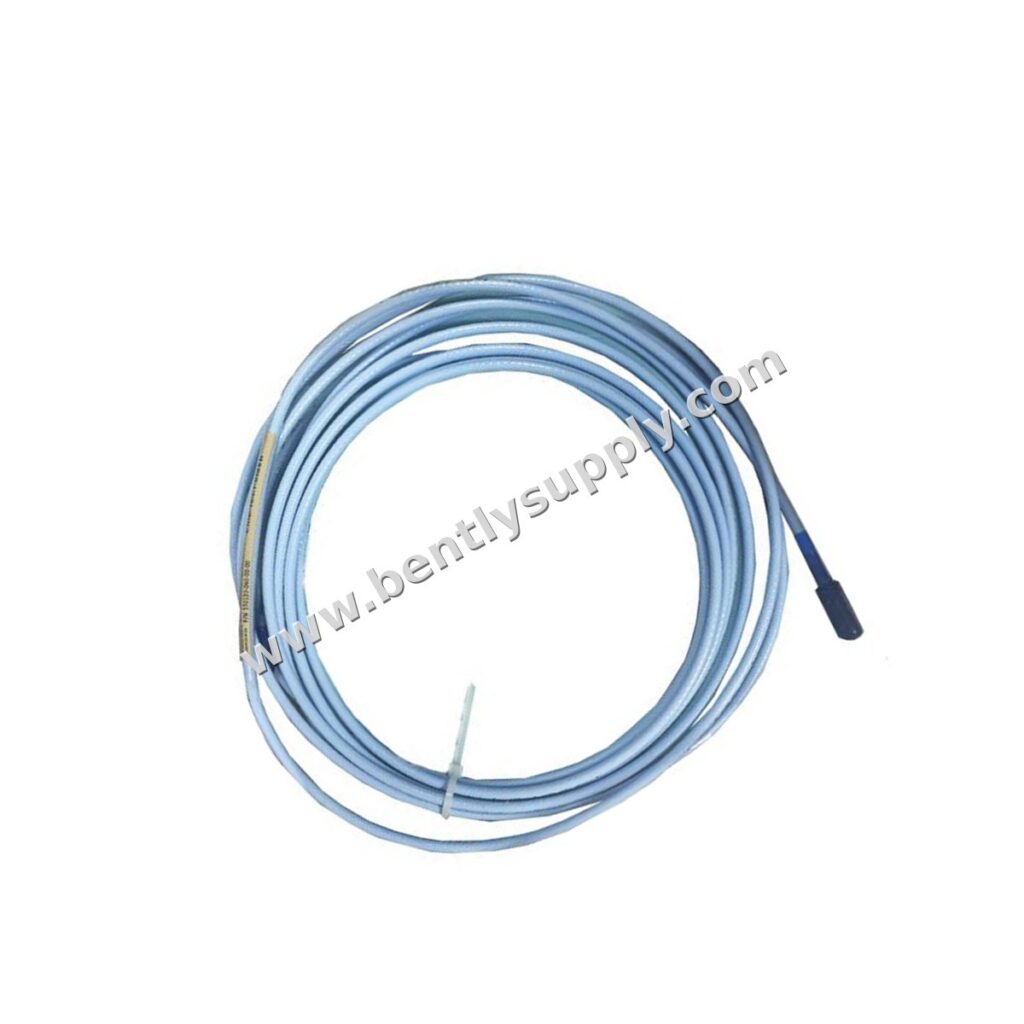

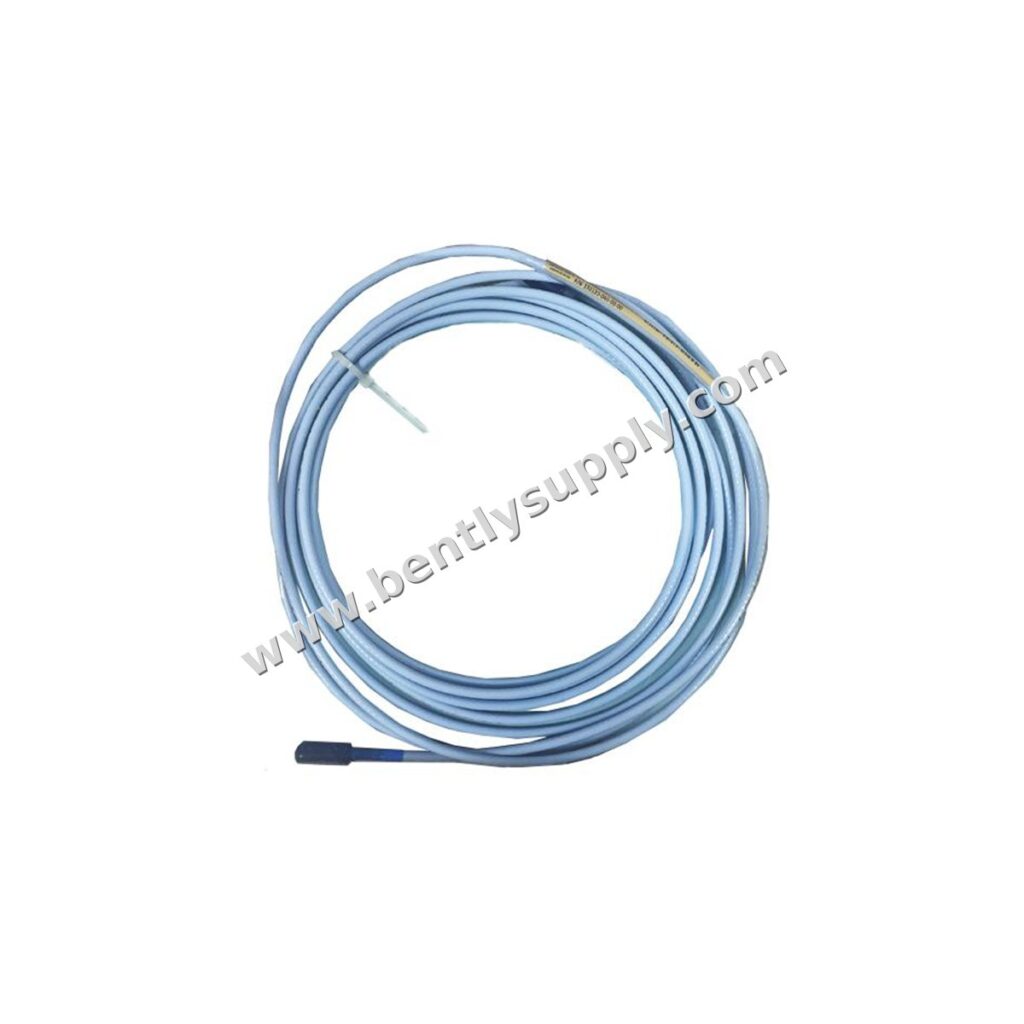

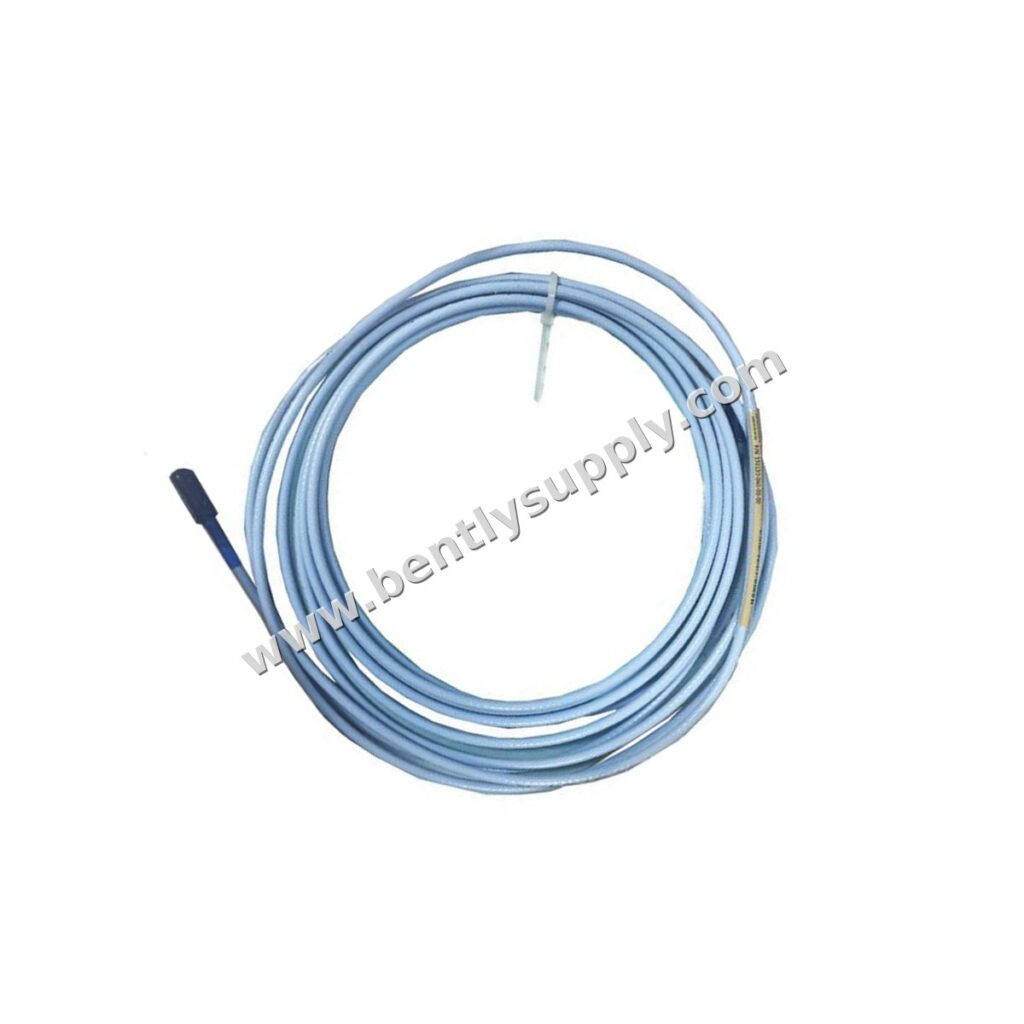

Bently Nevada 330730-040-02-00 3300 XL 11 mm Verlängerungskabel

Produkteinführung

Das Bently Nevada 330730-040-02-00 ist ein 3300 XL 11 mm Verlängerungskabel, hergestellt in den USA. Dieses 4,0 Meter (13,1 Fuß) lange Kabel ist dafür ausgelegt, 3300 XL 11 mm Sonden mit Proximitor-Sensoren zu verbinden und eine präzise Signalübertragung für die Zustandsüberwachung zu gewährleisten. Mit einer Standardkabel- und Steckerschutzoption bietet es einen verbesserten Umweltschutz und eignet sich für feuchte oder nasse Bedingungen. Das Kabel verfügt über eine 75 Ω Triaxial-, FEP-isolierte Konstruktion und ist optional mit flexiblem Edelstahlpanzer erhältlich. Dieses Verlängerungskabel ist ein wesentlicher Bestandteil von Maschinenschutzsystemen zur Überwachung von Turbinen, Kompressoren, Pumpen und anderen rotierenden Geräten.

Technische Parameter

• Modell: 330730-040-02-00
• Kabellänge: 4,0 Meter (13,1 Fuß)
• Steckeroption: Standardkabel mit Steckerschutz
• Behördliche Zulassung: Nicht erforderlich
• Kapazität des Verlängerungskabels: 69,9 pF/m (21,3 pF/ft) typisch
• Material des Verlängerungskabels: 75 Ω Triaxial, Fluorethylenpropylen (FEP) isoliert
• Betriebs- und Lagertemperatur: -51°C bis +177°C (-60°F bis +351°F)
• Gewicht: 0,18 kg (0,5 oz/ft) für Standardkabel; Panzerausführung 0,56 kg (1,5 oz/ft)
• Gleichstromwiderstand (4,0 m Länge): Innenleiter zu Innenleiter: 1,0 ± 0,25 Ohm; Koaxialleiter zu Koaxialleiter: 0,3 ± 0,1 Ohm
• Steckermaterial: Vergoldetes Messing

Parameteranalyse

Das 330730-040-02-00 Verlängerungskabel ist so konstruiert, dass es die Signalintegrität über seine 4-Meter-Länge aufrechterhält. Seine geringe Kapazität (69,9 pF/m) minimiert die Signaldämpfung und gewährleistet eine genaue Übertragung von Schwingungsdaten. Die Gleichstromwiderstandswerte des Kabels sind eng toleriert, um eine konstante Leistung zu gewährleisten. Der Betriebstemperaturbereich von -51°C bis +177°C ermöglicht den Einsatz in extremen Umgebungen. Die optionale Panzerausführung bietet zusätzlichen mechanischen Schutz, während die Steckerschutzoption vor Feuchtigkeit und Nässe schützt. Diese Parameter gewährleisten einen zuverlässigen Betrieb in anspruchsvollen industriellen Umgebungen.

Anwendungsszenarien

Dieses Verlängerungskabel wird häufig in Maschinenzustandsüberwachungssystemen für folgende Anwendungen eingesetzt:

• Turbinen (Dampf, Gas, Wasser)
• Kompressoren
• Pumpen
• Elektromotoren
• Generatoren
• Andere rotierende Maschinen

Es ist ein integraler Bestandteil des 3300 XL Näherungssensorsystems, das die Sonde mit dem Proximitor verbindet, der dann Signale an Überwachungsgeräte überträgt. Das robuste Design des Kabels gewährleistet eine genaue Messung von Wellenschwingung und -position, was für die vorausschauende Wartung und den Schutz entscheidend ist.

Installationsanleitung

Bei der Installation des 330730-040-02-00 Verlängerungskabels beachten Sie bitte die folgenden Richtlinien:

1. Stellen Sie sicher, dass das System vor der Installation spannungsfrei ist.
2. Verbinden Sie das Verlängerungskabel mit der Sonde und dem Proximitor unter Verwendung der vergoldeten Steckverbinder. Ziehen Sie sie fest an, aber vermeiden Sie übermäßiges Anziehen.
3. Wenn Steckerschutz verwendet werden, tragen Sie als Alternative Silikonband (im Lieferumfang jedes Kabels enthalten) auf. Hinweis: Silikonband wird nicht empfohlen, wenn die Verbindung Turbinenöl ausgesetzt ist.
4. Verlegen Sie das Kabel fern von Hochtemperaturflächen und scharfen Kanten. Verwenden Sie Kabelklemmen zur Befestigung.
5. Bei Panzerkabeln stellen Sie sicher, dass der Panzer gemäß den örtlichen elektrischen Vorschriften ordnungsgemäß geerdet ist.
6. Überprüfen Sie nach der Installation die Durchgängigkeit und den Isolationswiderstand mit einem Multimeter.

Kompatibilität

Dieses Verlängerungskabel ist kompatibel mit Bently Nevada 3300 XL 11 mm Sonden und 3300 XL Proximitor-Sensoren. Es ist für den Einsatz in Systemlängen von 5 oder 9 Metern einschließlich des Verlängerungskabels ausgelegt. Das Kabel funktioniert mit Standard-Feldverdrahtung von 0,2 bis 1,5 mm² (16 bis 24 AWG) mit einer maximalen Länge von 305 Metern (1.000 Fuß) zwischen Proximitor und Monitor. Es ist Teil der 3300er-Serie und mit anderen 3300 XL Verlängerungskabeln gleicher Länge und Optionen austauschbar.

Wartungshinweise

Um langfristige Zuverlässigkeit zu gewährleisten:

• Überprüfen Sie die Steckverbinder regelmäßig auf Korrosion oder Beschädigungen. Reinigen Sie sie bei Bedarf mit einem geeigneten Kontaktreiniger.
• Überprüfen Sie das Kabel auf Schnitte, Abrieb oder Knicke, insbesondere in Bereichen mit starken Vibrationen.
• Stellen Sie sicher, dass die Steckerschutzvorrichtungen intakt und ordnungsgemäß abgedichtet sind.
• Wenn das Kabel Öl oder Chemikalien ausgesetzt ist, reinigen Sie es mit einem milden Lösungsmittel und prüfen Sie es auf Verschleiß.
• Ersetzen Sie das Kabel, wenn Schäden festgestellt werden oder die Messwerte unregelmäßig werden.

Beschaffungshinweise

Bei der Bestellung des Bently Nevada 330730-040-02-00 überprüfen Sie die Modellnummer, um sicherzustellen, dass sie Ihren Systemanforderungen entspricht. Beachten Sie Folgendes:

• Bestätigen Sie die erforderliche Kabellänge (040 = 4,0 Meter).
• Wählen Sie die geeignete Steckeroption (02 = Standard mit Steckerschutz).
• Geben Sie bei Bedarf die behördliche Zulassung an (00 = nicht erforderlich).
• Wenn Ihre Anwendung raue Umgebungen umfasst, ziehen Sie die Panzerausführung (optional) in Betracht.
• Kaufen Sie bei autorisierten Händlern, um Originalteile und Garantieunterstützung zu gewährleisten.

FAQ

F: Wie lang ist das Kabel 330730-040-02-00?

A: Die Kabellänge beträgt 4,0 Meter (13,1 Fuß).

F: Kann dieses Verlängerungskabel mit 3300 XL 8 mm Sonden verwendet werden?

A: Nein, dieses Kabel ist speziell für 3300 XL 11 mm Sonden ausgelegt. Für 8 mm Sonden verwenden Sie das entsprechende 3300 XL 8 mm Verlängerungskabel.

F: Was ist die maximale Betriebstemperatur?

A: Der Betriebs- und Lagertemperaturbereich beträgt -51°C bis +177°C (-60°F bis +351°F).

F: Ist der Steckerschutz im Lieferumfang enthalten?

A: Ja, das Modell 330730-040-02-00 enthält ein Standardkabel mit Steckerschutz.

F: Kann ich Silikonband anstelle des Steckerschutzes verwenden?

A: Ja, Silikonband wird mit jedem Verlängerungskabel geliefert und kann als Alternative verwendet werden. Es wird jedoch nicht empfohlen, wenn die Verbindung Turbinenöl ausgesetzt ist.
