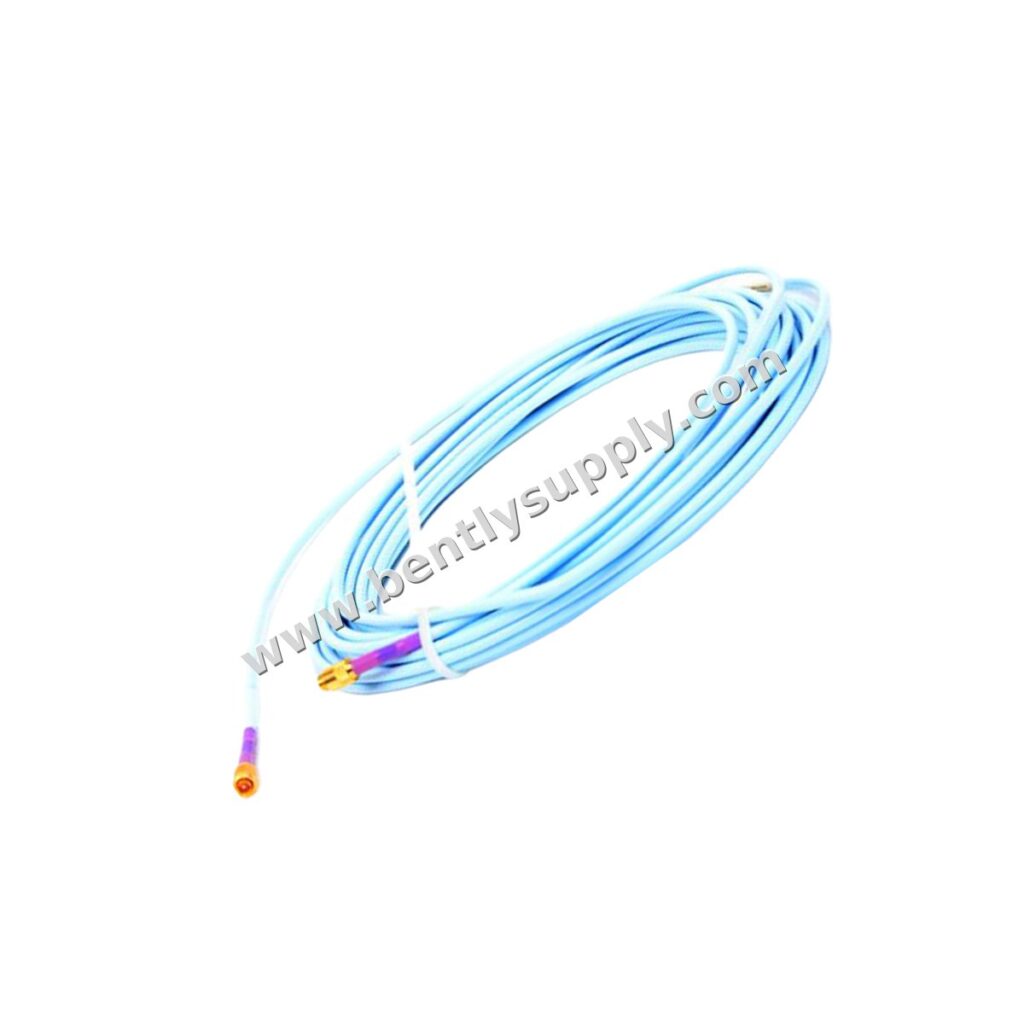

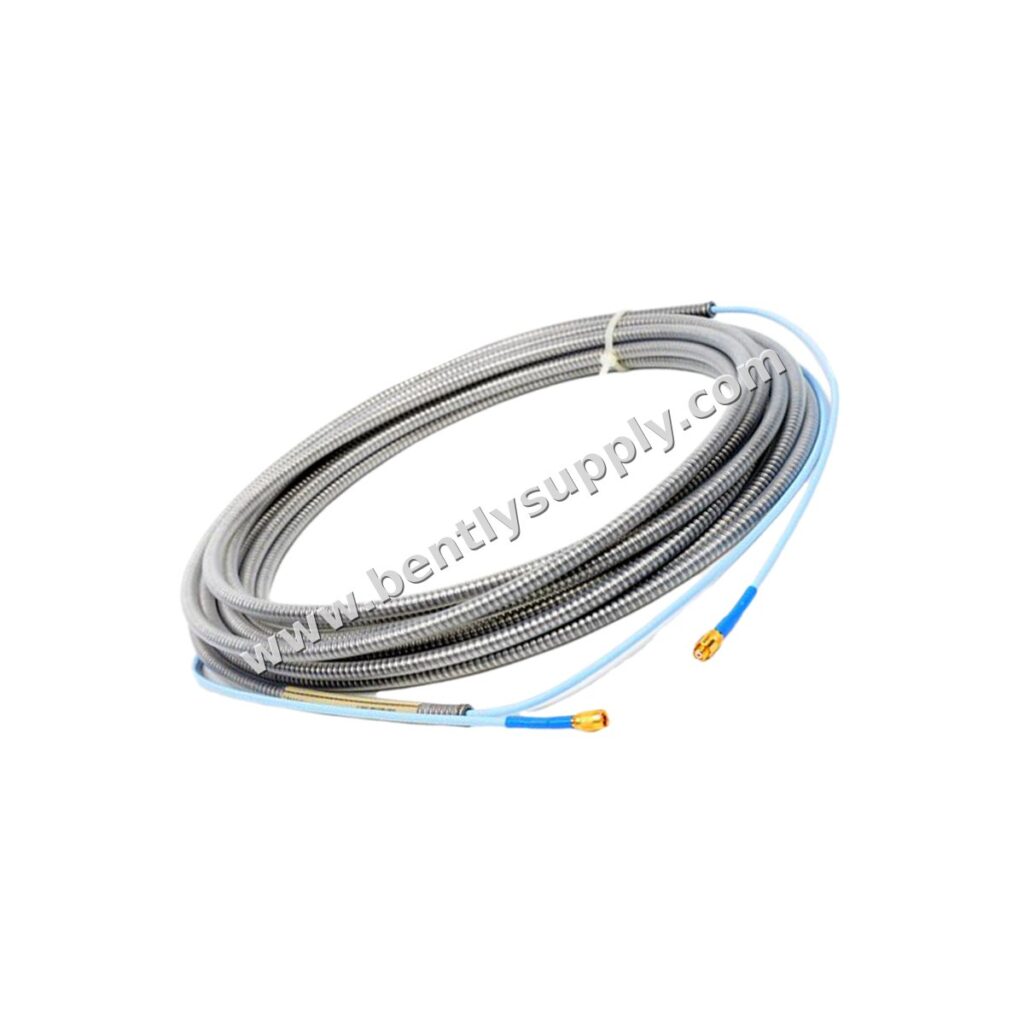

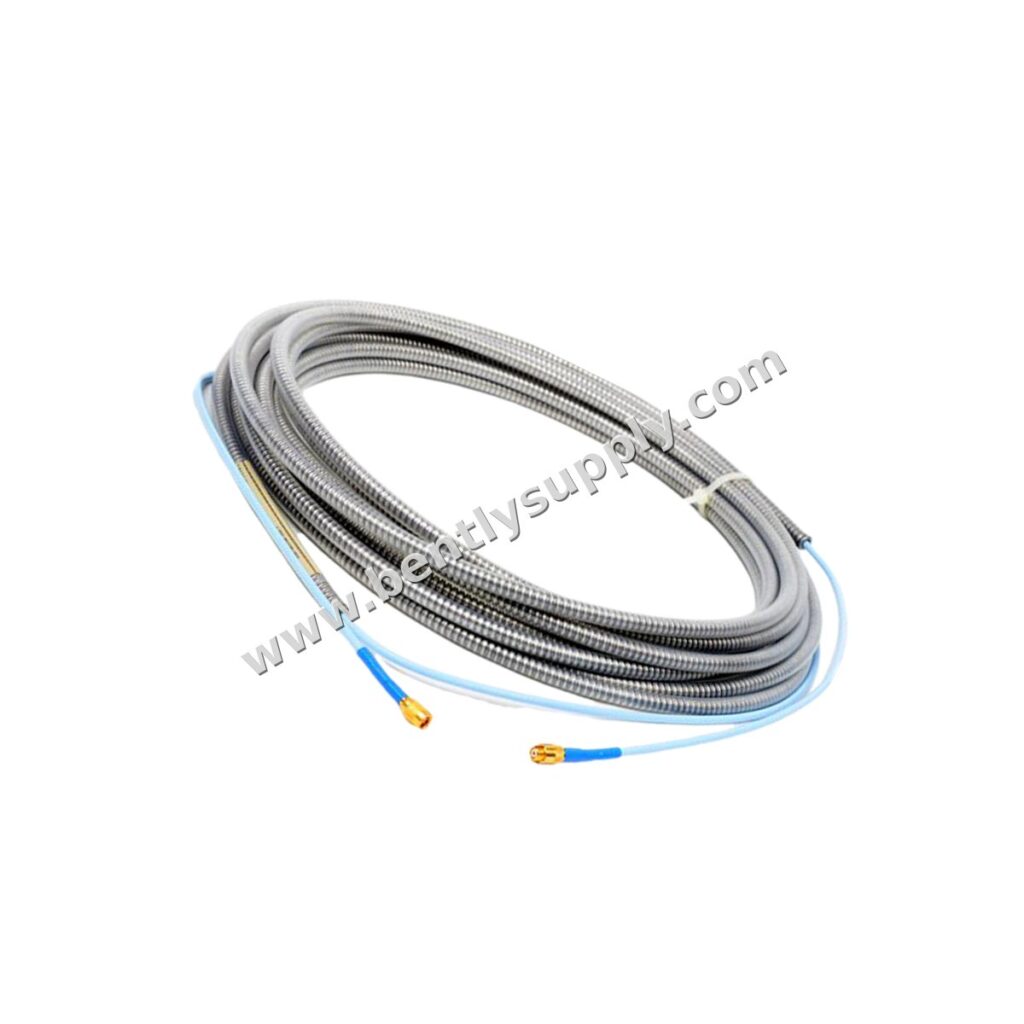

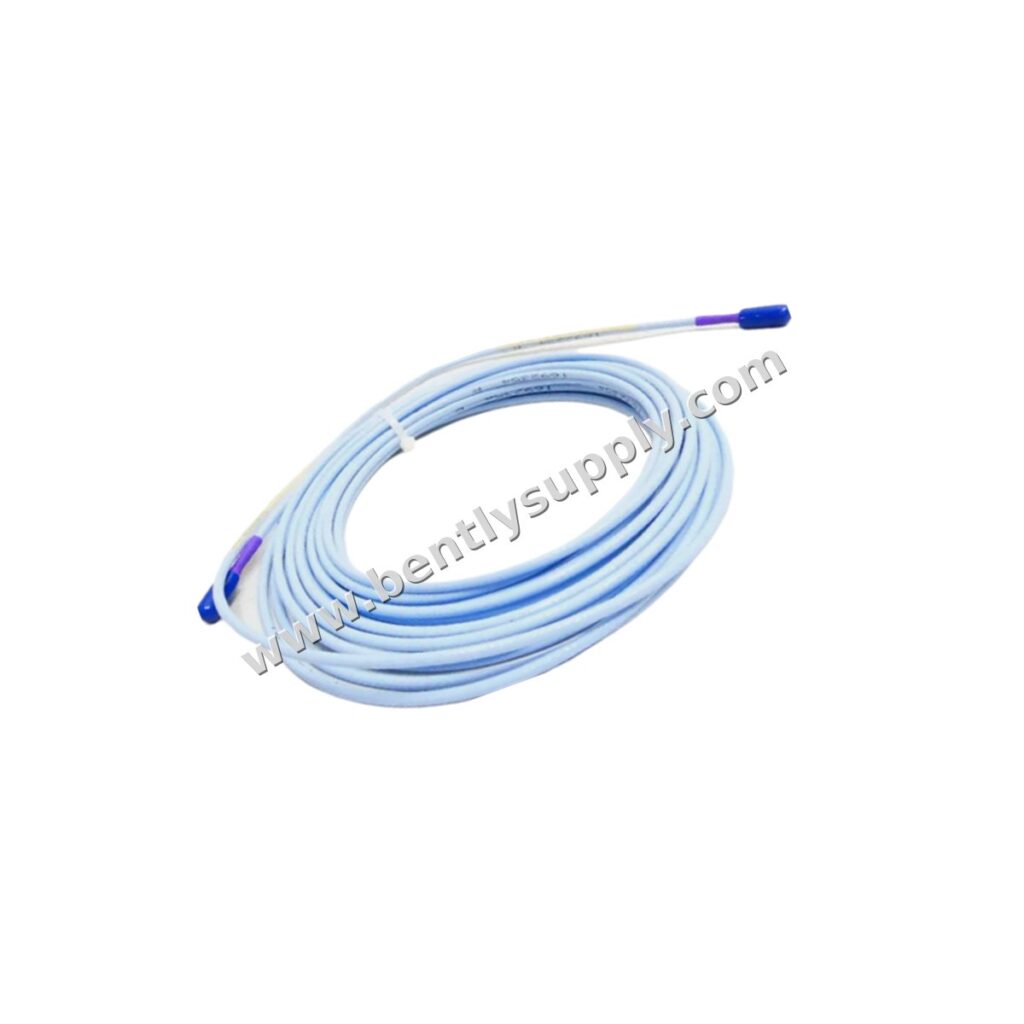

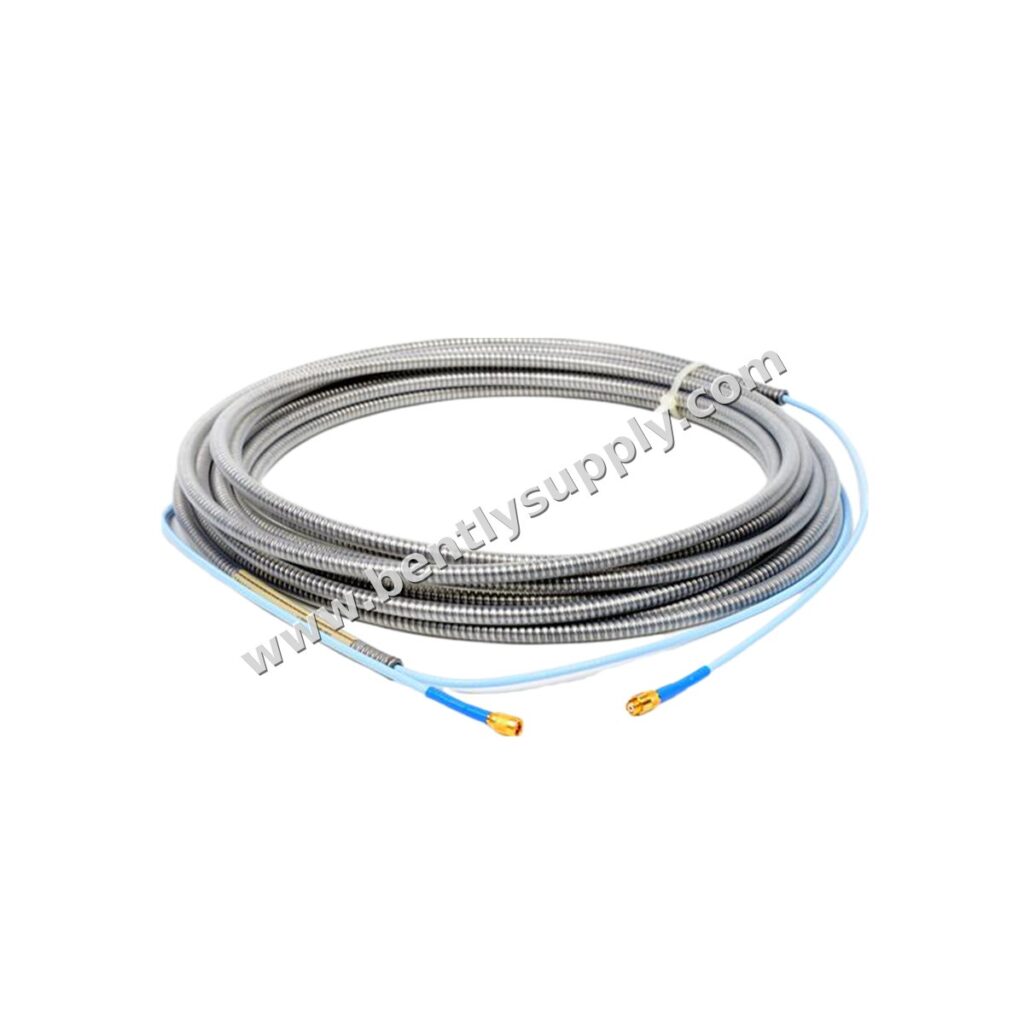

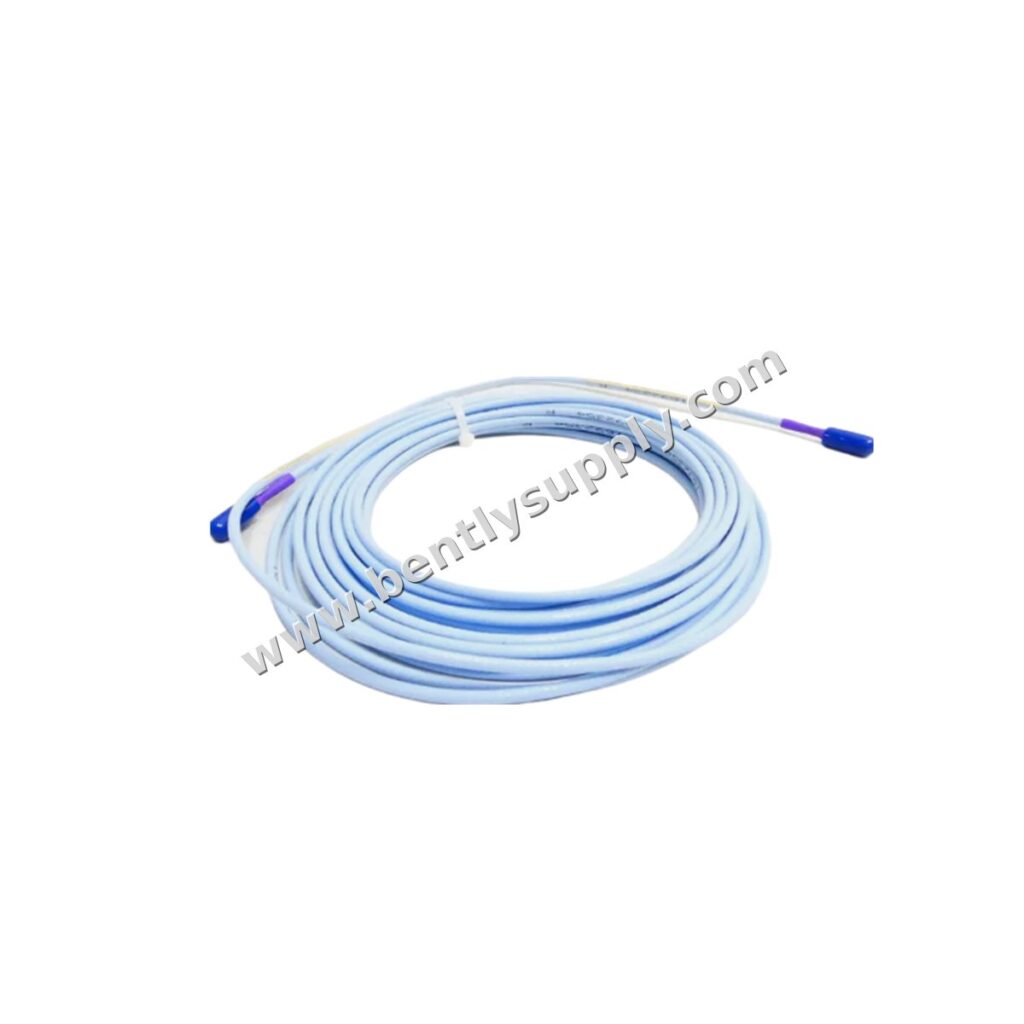

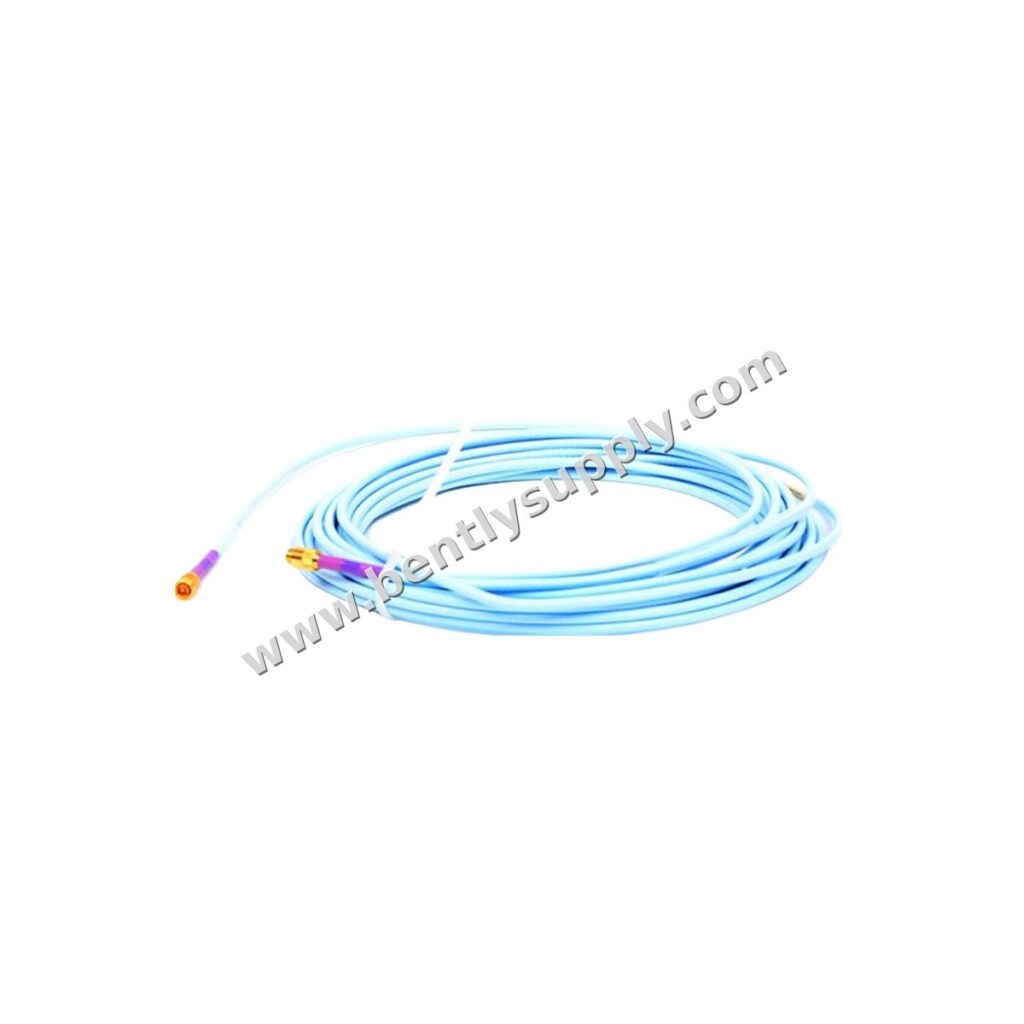

Bently Nevada 330730-080-00-00 3300 XL 11 mm Verlängerungskabel

Produkteinführung

Das Bently Nevada 330730-080-00-00 ist ein 3300 XL 11 mm Verlängerungskabel, das speziell dafür entwickelt wurde, einen 3300 XL 11 mm Näherungssensor mit einem Proximitor-Sensor zu verbinden. Dieses 8,0 Meter (26,2 Fuß) lange Kabel gewährleistet eine präzise Signalübertragung für genaue Schwingungs- und Positionsmessungen an kritischen rotierenden Maschinen. Hergestellt von Bently Nevada, einem vertrauenswürdigen Namen in der Zustandsüberwachung, ist dieses Verlängerungskabel Teil der 3300 XL Serie, die für ihre Robustheit und Zuverlässigkeit bekannt ist.

Technische Parameter

• Modell: 330730-080-00-00
• Produkttyp: 3300 XL 11 mm Verlängerungskabel
• Kabellänge: 8,0 Meter (26,2 Fuß)
• Steckverbinder- und Kabeloption: Standardkabel
• Behördliche Zulassung: Nicht erforderlich
• Gewicht: 0,36 kg
• Kapazität des Verlängerungskabels: 69,9 pF/m (21,3 pF/ft) typisch
• Material des Verlängerungskabels: 75 Ω Triaxial, Fluorethylenpropylen (FEP) isoliert
• Panzerung des Verlängerungskabels: Optional (flexibler AISI 302 SST mit FEP-Außenmantel)
• Betriebs- und Lagertemperatur: -51°C bis +177°C (-60°F bis +351°F)
• Gleichstromwiderstand (Innenleiter zu Innenleiter): 8,5 ± 1,1 Ohm (für 8,0 m Kabel)

Parameteranalyse

Das Verlängerungskabel 330730-080-00-00 ist darauf ausgelegt, die Signalintegrität über seine 8-Meter-Länge zu erhalten. Mit einer typischen Kapazität von 69,9 pF/m gewährleistet es minimale Signalverzerrung. Die FEP-Isolierung bietet hervorragende dielektrische Eigenschaften und hohe Temperaturbeständigkeit, was es für extreme Betriebsbedingungen geeignet macht. Die robuste Konstruktion des Kabels, einschließlich vergoldeter Messing-ClickLoc-Steckverbinder, gewährleistet eine sichere und stabile Verbindung und verhindert ein Lösen durch Vibrationen.

Anwendungsszenarien

Dieses Verlängerungskabel wird häufig in industriellen rotierenden Maschinen eingesetzt, darunter Turbinen, Kompressoren, Pumpen und andere kritische Anlagen. Es ist ein wesentlicher Bestandteil von Schwingungsüberwachungssystemen und ermöglicht die kontinuierliche Messung von Wellenschwingung und -position. Das 3300 XL System ist ideal für Anwendungen, die hohe Zuverlässigkeit und Genauigkeit erfordern, wie in der Energieerzeugung, Öl- und Gasindustrie sowie im verarbeitenden Gewerbe.

Installationsanleitung

Stellen Sie bei der Installation des Verlängerungskabels 330730-080-00-00 sicher, dass alle Verbindungen sauber und sicher sind. Die ClickLoc-Steckverbinder rasten ein und sorgen für eine zuverlässige Verbindung. Für eine optimale Leistung vermeiden Sie scharfe Biegungen und übermäßige Spannung am Kabel. Wenn Sie ein gepanzertes Kabel verwenden, stellen Sie eine ordnungsgemäße Erdung sicher. Weitere detaillierte Installationsanweisungen finden Sie im Bently Nevada Servicehandbuch.

Kompatibilität

Das Verlängerungskabel 330730-080-00-00 ist kompatibel mit 3300 XL 11 mm Näherungssensoren und 3300 XL Proximitor-Sensoren. Es ist für den Einsatz mit den Überwachungssystemen der 3300er Serie ausgelegt. Die Standard-Steckverbinderoption des Kabels gewährleistet die Kompatibilität mit Standard-Bently Nevada Messwertgebersystemen.

Wartungshinweise

Überprüfen Sie das Verlängerungskabel regelmäßig auf Anzeichen von Verschleiß, Beschädigung oder lockeren Verbindungen. Reinigen Sie die Steckverbinder mit einem geeigneten Lösungsmittel und stellen Sie sicher, dass sie vor dem erneuten Anschließen trocken sind. Wenn das Kabel rauen Umgebungen ausgesetzt ist, erwägen Sie die Verwendung von Steckverbinderschutz oder Silikonband (im Lieferumfang enthalten), um den Umweltschutz zu verbessern. Ersetzen Sie beschädigte Komponenten sofort, um die Systemintegrität zu erhalten.

Beschaffungshinweise

Überprüfen Sie bei der Beschaffung des Bently Nevada 330730-080-00-00 die Modellnummer und Spezifikationen, um sicherzustellen, dass es Ihren Anwendungsanforderungen entspricht. Berücksichtigen Sie die Kabellänge, Steckverbinderoptionen und zusätzliches Zubehör wie Panzerung oder Steckverbinderschutz. Kaufen Sie bei autorisierten Händlern, um Originalteile und Garantieunterstützung zu gewährleisten.

FAQ

1. Wie lang ist das Verlängerungskabel 330730-080-00-00?

Die Kabellänge beträgt 8,0 Meter (26,2 Fuß).

2. Was ist der Temperaturbereich für dieses Verlängerungskabel?

Der Betriebs- und Lagertemperaturbereich liegt bei -51°C bis +177°C (-60°F bis +351°F).

3. Ist das Kabel gepanzert?

Nein, das Standardkabel ist nicht gepanzert. Eine Panzerung ist optional und kann separat angegeben werden.

4. Kann dieses Kabel mit jedem 3300 XL Sensor verwendet werden?

Ja, es ist für die Verwendung mit 3300 XL 11 mm Sensoren und kompatiblen Proximitor-Sensoren ausgelegt.

5. Wie hoch ist die Kapazität des Kabels?

Die typische Kapazität beträgt 69,9 pF/m (21,3 pF/ft).
