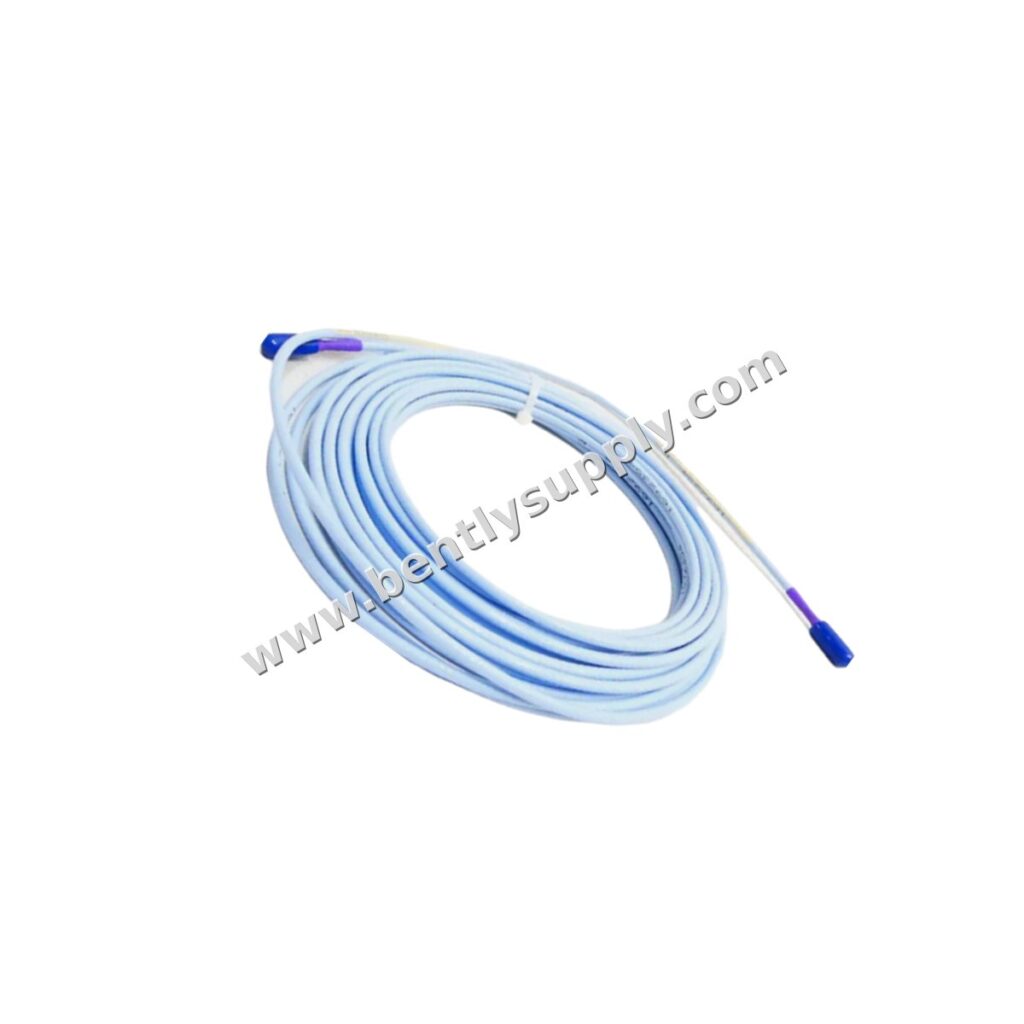

Bently Nevada 330730-080-00-CN Verlängerungskabel

Produkteinführung

Das Bently Nevada 330730-080-00-CN ist ein originales 3300 XL 11 mm Verlängerungskabel, das für die Verwendung mit 3300 XL Näherungswandlern entwickelt wurde. Dieses 8,0 Meter (26,2 Fuß) lange Kabel gewährleistet eine zuverlässige Signalübertragung zwischen Sonde und Näherungssensor. Es verfügt über eine Standardkabelkonstruktion und ist für explosionsgefährdete Bereiche mit ATEX/IECEx- und chinesischen NEPSI-Kennzeichnungen zertifiziert. Als autorisierter Kanal liefern wir dieses Modell neu und in Originalverpackung mit 12 Monaten Garantie.

Technische Parameter

• Modell: 330730-080-00-CN
• Kabellänge: 8,0 Meter (26,2 Fuß)
• Steckverbinder- und Kabeloption: Standardkabel
• Zulassung: ATEX/IECEx und chinesische NEPSI-Kennzeichnung für explosionsgefährdete Bereiche
• Gewicht: 0,36 kg
• Kapazität des Verlängerungskabels: 69,9 pF/m (21,3 pF/ft) typisch
• Material des Verlängerungskabels: 75 Ω Triaxialkabel, fluorethylenpropylen (FEP) isoliert
• Panzerung des Verlängerungskabels (optional): Flexibler AISI 302 Edelstahl mit FEP-Außenmantel
• Betriebs- und Lagertemperatur: -51°C bis +177°C (-60°F bis +351°F)
• Gleichstromwiderstand (Mitte zu Mitte): 8,5 ± 1,1 Ohm

Parameteranalyse

Das Verlängerungskabel 330730-080-00-CN ist für hohe Genauigkeit und Stabilität ausgelegt. Seine geringe Kapazität (69,9 pF/m) minimiert Signalverzerrungen über die 8-Meter-Länge. Die FEP-Isolierung bietet hervorragende dielektrische Eigenschaften und thermische Beständigkeit, was eine konstante Leistung über den gesamten Temperaturbereich gewährleistet. Die 75 Ω Impedanz des Kabels entspricht den Systemanforderungen für eine optimale Signalübertragung.

Anwendungsszenarien

Dieses Verlängerungskabel ist ideal für die Schwingungs- und Positionsüberwachung in rotierenden Maschinen, einschließlich Turbinen, Kompressoren und Pumpen. Es wird häufig in kritischen Anwendungen wie Dampfturbinen, Gasturbinen, Zentrifugalkompressoren und Industriepumpen eingesetzt, wo präzise Wellenschwingungs- und Axialpositionsmessungen für die vorausschauende Wartung und den Maschinenschutz unerlässlich sind.

Installationsanleitung

Die Installation muss gemäß dem Bently Nevada 3300 XL Systemhandbuch erfolgen. Stellen Sie sicher, dass das Kabel von Hochtemperaturflächen und scharfen Kanten ferngehalten wird. Die ClickLoc-Steckverbinder rasten sicher ein und verhindern ein Lösen. Für optimale Leistung halten Sie den empfohlenen Abstand von 2,5 mm (100 mil) zwischen Sondenspitze und Zielobjekt ein. Verwenden Sie in feuchten Umgebungen das mitgelieferte Silikonband oder Steckverbinderschutz, vermeiden Sie jedoch Silikonband in Bereichen mit Turbinenöleinwirkung.

Kompatibilität

Das 330730-080-00-CN ist mit allen 3300 XL 11 mm Sonden und 3300 XL Näherungssensoren kompatibel. Es funktioniert mit Standard-Bently Nevada Überwachungssystemen, einschließlich der 3500er Serie und älteren 3300 Systemen. Das Kabel ist für die Verwendung mit 5 mm und 8 mm Sondensystemen ausgelegt, aber dieses spezifische Modell ist für 11 mm Systeme. Stellen Sie sicher, dass Ihre Systemkomponenten der 75 Ω Triaxial-Spezifikation entsprechen.

Wartungshinweise

Überprüfen Sie das Kabel regelmäßig auf Beschädigungen, insbesondere an den Verbindungsstellen. Halten Sie die Steckverbinder sauber und trocken. Wenn das Kabel rauen Umgebungen ausgesetzt ist, erwägen Sie die Verwendung von Steckverbinderschutz. Überprüfen Sie regelmäßig die Kapazität und den Widerstand des Kabels, um die Signalintegrität sicherzustellen. Ersetzen Sie beschädigte Kabel sofort, um Messfehler zu vermeiden.

Beschaffungshinweise

Überprüfen Sie bei der Bestellung des 330730-080-00-CN das Teilenummernsuffix, um sicherzustellen, dass Sie die richtige Zulassung erhalten (CN für ATEX/IECEx und NEPSI). Kaufen Sie immer bei autorisierten Händlern, um originale Bently Nevada Produkte und Garantieunterstützung zu gewährleisten. Überprüfen Sie Kabellänge und Steckverbinderoptionen, um Ihren Installationsanforderungen zu entsprechen.

FAQ

F: Wie lang ist das Kabel 330730-080-00-CN?

A: Das Kabel ist 8,0 Meter (26,2 Fuß) lang.

F: Ist dieses Kabel für explosionsgefährdete Bereiche zertifiziert?

A: Ja, die CN-Option umfasst ATEX/IECEx- und chinesische NEPSI-Kennzeichnung für explosionsgefährdete Bereiche.

F: Kann ich dieses Kabel mit jeder 3300 XL Sonde verwenden?

A: Dieses Kabel ist für 3300 XL 11 mm Sonden ausgelegt. Stellen Sie sicher, dass Ihre Sonde mit dem 75 Ω Triaxialkabel kompatibel ist.

F: Was ist der Temperaturbereich für dieses Kabel?

A: Der Betriebs- und Lagertemperaturbereich liegt bei -51°C bis +177°C (-60°F bis +351°F).

F: Wird das Kabel mit einer Garantie geliefert?

A: Ja, es umfasst eine 12-monatige Werksgarantie.
