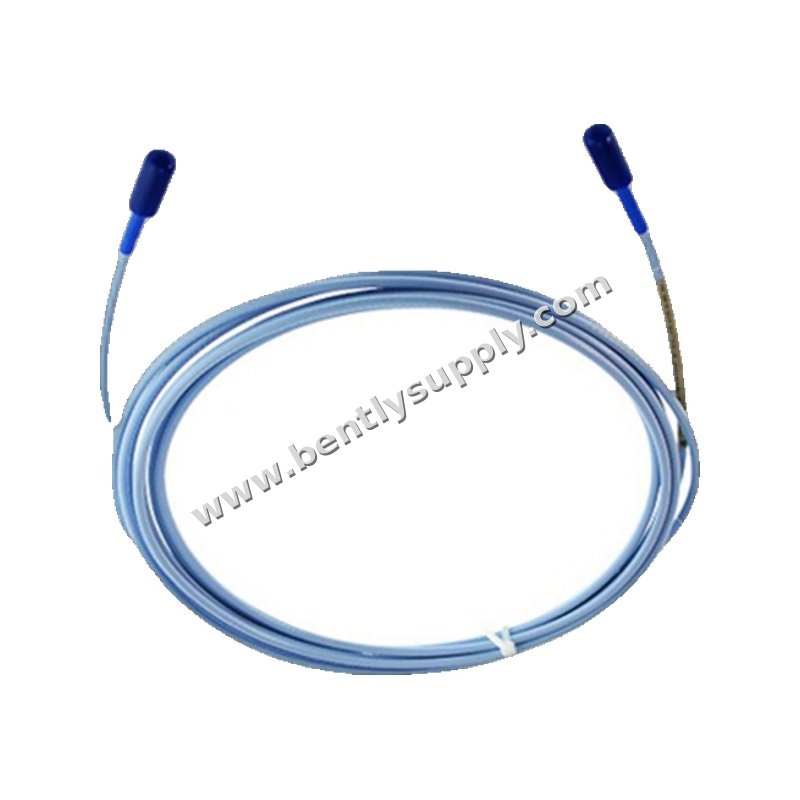

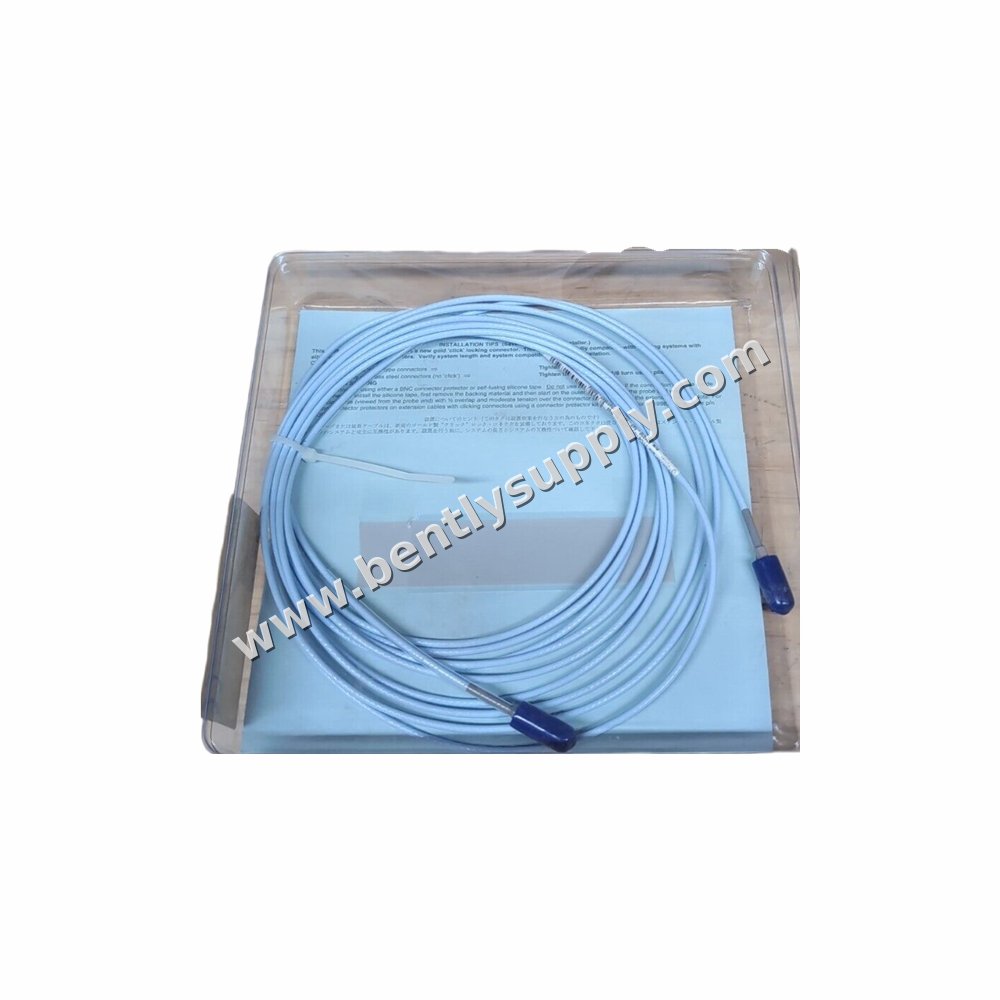

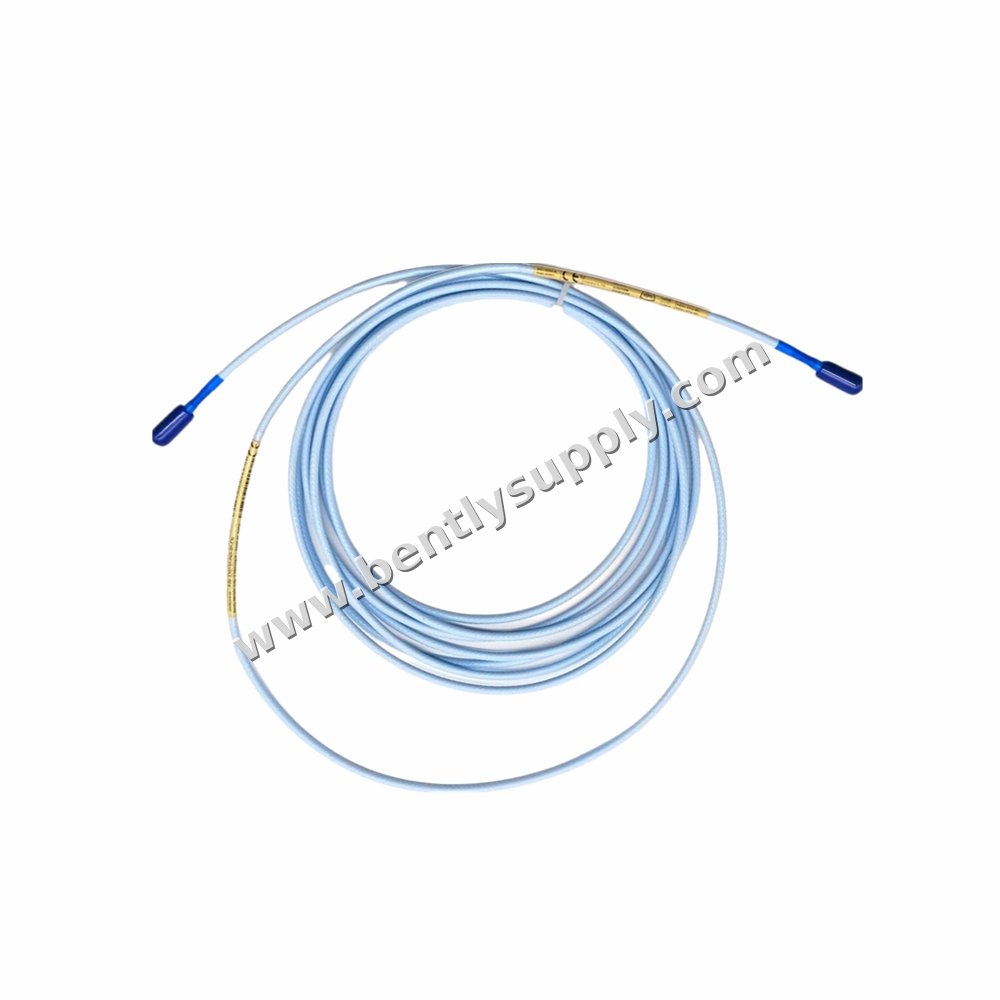

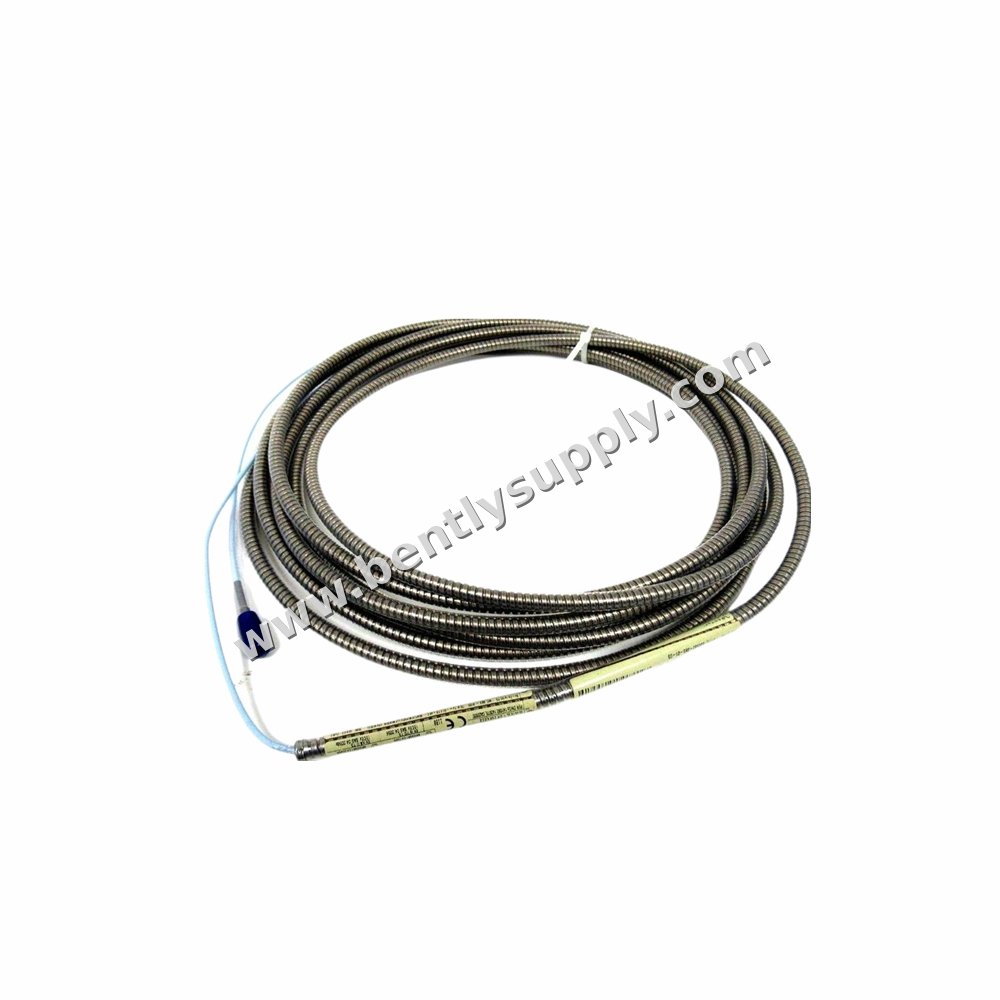

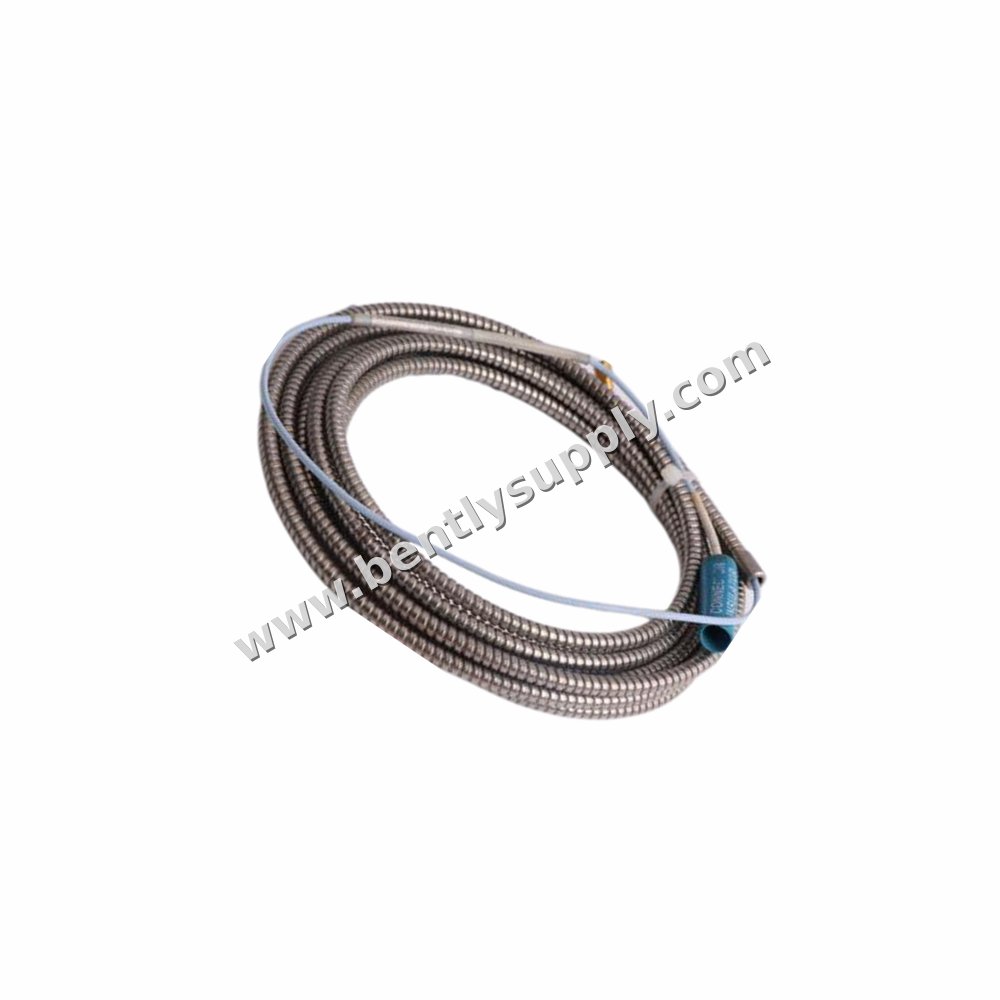

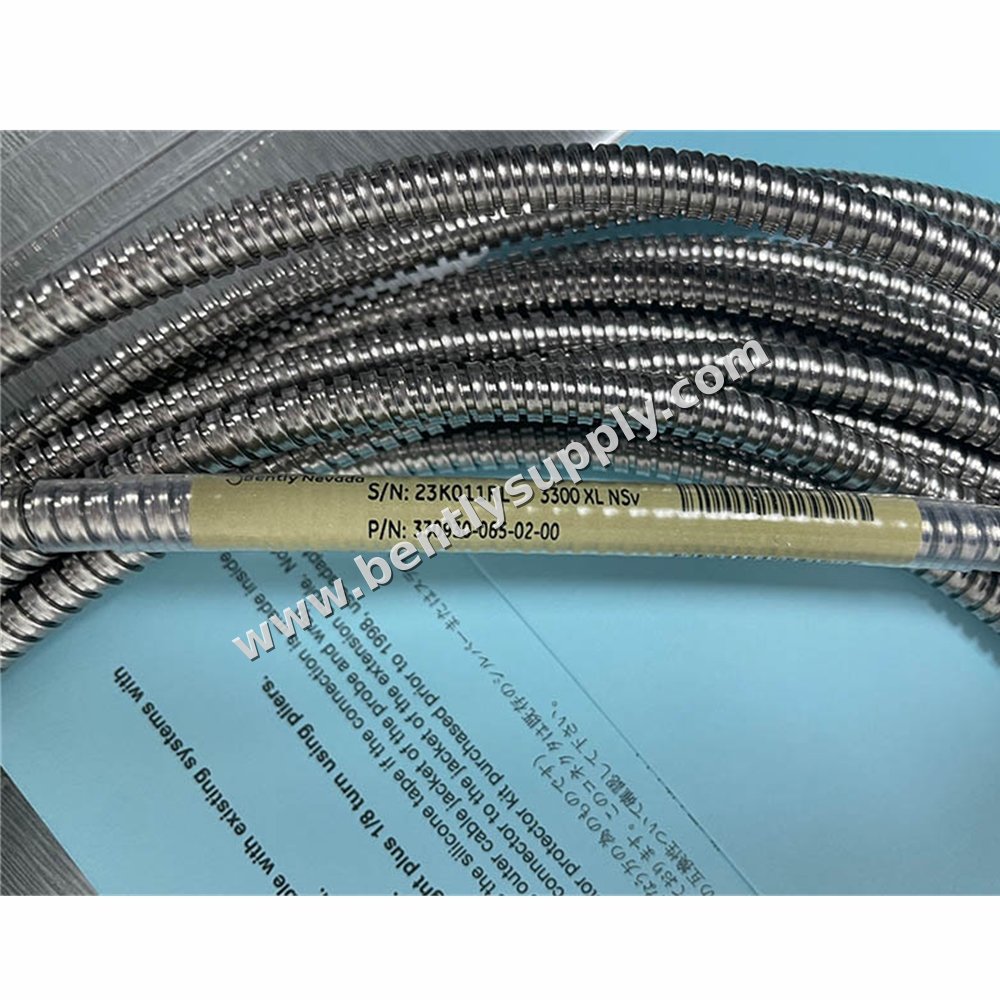

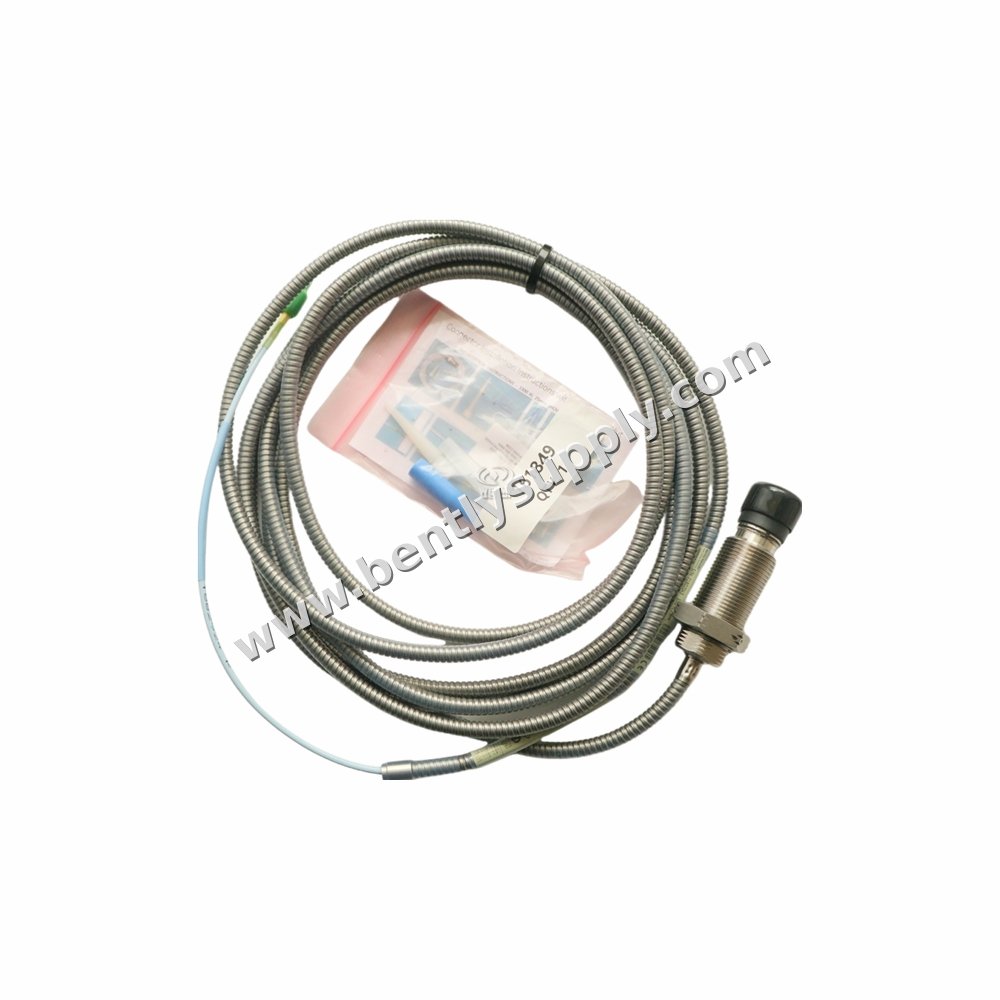

Bently Nevada 330930-040-00-05 3300 NSv Verlängerungskabel

Produkteinführung

Das Bently Nevada 330930-040-00-05 ist ein 3300 NSv Verlängerungskabel, hergestellt in den USA. Dieses 4.0 Meter (13.1 Fuß) lange Kabel ist für die Verwendung mit dem 3300 NSv Näherungsmesssystem konzipiert. Es verfügt über eine 75-Ω-Koaxialkonstruktion mit Fluorethylenpropylen (FEP)-Isolierung, die eine zuverlässige Signalübertragung in anspruchsvollen industriellen Umgebungen gewährleistet. Die Modellnummer 330930-040-00-05 kennzeichnet eine Kabellänge von 4.0 Metern, ohne Edelstahlpanzerung und mit mehreren Zulassungen.

Technische Parameter

• Kabellänge: 4.0 Meter (13.1 Fuß)
• Steckverbinder- und Kabeloption: Ohne Edelstahlpanzerung
• Zulassung: Mehrere Zulassungen
• Material des Verlängerungskabels: 75-Ω-Koaxial, FEP-isoliert
• Betriebs- und Lagertemperatur: -51°C bis +177°C (-60°F bis +351°F)
• Versandgewicht: 1.5 kg
• Gleichstromwiderstand (Innenleiter): 0.220 Ω/m (0.067 Ω/ft)
• Gleichstromwiderstand (Schirm): 0.066 Ω/m (0.020 Ω/ft)
• Kapazität: 69.9 pF/m (21.3 pF/ft) typisch
• Linearer Messbereich: 1.5 mm (60 mils)
• Empfohlener Abstandswert: 1.0 mm (40 mils)
• Zugfestigkeit (max. Nennwert): 220 N (50 lb) an Steckverbindern und Sondengehäuse
• Steckverbindermaterial: Goldbeschichtetes Messing

Parameteranalyse

Die elektrischen Eigenschaften des Verlängerungskabels 330930-040-00-05 sind entscheidend für genaue Schwingungs- und Positionsmessungen. Der niedrige Gleichstromwiderstand des Innenleiters (0.220 Ω/m) und des Schirms (0.066 Ω/m) minimiert den Signalverlust über die Kabellänge. Die typische Kapazität von 69.9 pF/m gewährleistet einen konsistenten Frequenzgang. Der lineare Messbereich von 1.5 mm (60 mils) definiert die nutzbare Messspanne, wobei der empfohlene Abstandswert von 1.0 mm (40 mils) den optimalen Arbeitspunkt bietet. Der weite Temperaturbereich von -51°C bis +177°C ermöglicht den Einsatz des Kabels in extremen Umgebungen, während die FEP-Isolierung hervorragende dielektrische Eigenschaften und chemische Beständigkeit bietet.

Anwendungsszenarien

Das Verlängerungskabel 330930-040-00-05 ist ein integraler Bestandteil des 3300 NSv Näherungsmesssystems, das häufig zur Überwachung rotierender Maschinen eingesetzt wird. Typische Anwendungen umfassen Turbinen, Verdichter, Pumpen und andere rotierende Anlagen, bei denen die präzise Messung von Wellenschwingung und axialer Position für die vorausschauende Wartung und den Maschinenschutz unerlässlich ist. Das Kabel verbindet den Wirbelstromsensor mit dem Proximitor-Sensor und ermöglicht so eine kontinuierliche Überwachung des Maschinenzustands.

Installationsanleitung

Bei der Installation des 330930-040-00-05 stellen Sie sicher, dass die Länge des Verlängerungskabels und die Sondenlänge zusammen der Gesamtlänge des Proximitor-Sensors entsprechen. Dies ist für eine genaue Kalibrierung unerlässlich. Verwenden Sie für die Feldverdrahtung ein dreiaderiges geschirmtes Triad-Kabel mit Leiterquerschnitten von 0.2 bis 1.5 mm² (16 bis 24 AWG). Die maximal empfohlene Länge zwischen dem 3300 XL NSv Proximitor-Sensor und dem Monitor beträgt 305 Meter (1,000 Fuß). Beachten Sie die Frequenzgangdiagramme (Abbildung 16 und Abbildung 17) für den Signalabfall bei hohen Frequenzen, wenn längere Feldverdrahtungslängen verwendet werden. Der empfohlene Abstandswert beträgt 1.0 mm (40 mils).

Kompatibilität

Dieses Verlängerungskabel ist Teil der 3300 NSv-Serie und mit 3300 XL NSv Proximitor-Sensoren und zugehörigen Überwachungssystemen kompatibel. Die Modellnummer 330930-040-00-05 bezeichnet ein 4.0 Meter langes Kabel ohne Panzerung und mit mehreren Zulassungen. Stellen Sie sicher, dass die Steckverbinder- und Kabeloptionen Ihren Systemanforderungen entsprechen. Das Kabel verwendet goldbeschichtete Messingsteckverbinder für einen zuverlässigen elektrischen Kontakt.

Wartungshinweise

Um eine optimale Leistung zu erhalten, behandeln Sie das 330930-040-00-05 vorsichtig und vermeiden Sie eine Überschreitung der maximalen Nennzugfestigkeit von 220 N (50 lb) am Sondengehäuse, an der Sondenzuleitung und an den Steckverbindern. Überprüfen Sie das Kabel und die Steckverbinder regelmäßig auf Anzeichen von Verschleiß oder Beschädigung. Lagern Sie das Kabel innerhalb des angegebenen Temperaturbereichs von -51°C bis +177°C. Halten Sie die Steckverbinder sauber und vor Verschmutzung geschützt, um eine zuverlässige Signalübertragung zu gewährleisten.

Beschaffungshinweise

Bei der Bestellung des Bently Nevada 330930-040-00-05 prüfen Sie, ob Kabellänge, Panzerungsoption und Zulassung Ihren Anwendungsanforderungen entsprechen. Die “040” in der Modellnummer kennzeichnet 4.0 Meter, “00” kennzeichnet keine Edelstahlpanzerung und “05” kennzeichnet mehrere Zulassungen. Bestätigen Sie die Kompatibilität mit Ihren vorhandenen 3300 NSv-Systemkomponenten, um eine nahtlose Integration zu gewährleisten.

Häufig gestellte Fragen

F1: Wie lang ist das 330930-040-00-05?
A1: Die Kabellänge beträgt 4.0 Meter (13.1 Fuß).

F2: Verfügt dieses Kabel über eine Edelstahlpanzerung?
A2: Nein, die Option “00” kennzeichnet keine Edelstahlpanzerung.

F3: Wie hoch ist der Betriebstemperaturbereich?
A3: Der Betriebs- und Lagertemperaturbereich beträgt -51°C bis +177°C (-60°F bis +351°F).

F4: Was ist der empfohlene Abstandswert?
A4: Der empfohlene Abstandswert beträgt 1.0 mm (40 mils).

F5: Kann dieses Kabel mit 3300 XL NSv Proximitor-Sensoren verwendet werden?
A5: Ja, es ist für das 3300 NSv-System ausgelegt und mit 3300 XL NSv Proximitor-Sensoren kompatibel.
