Produkteinführung

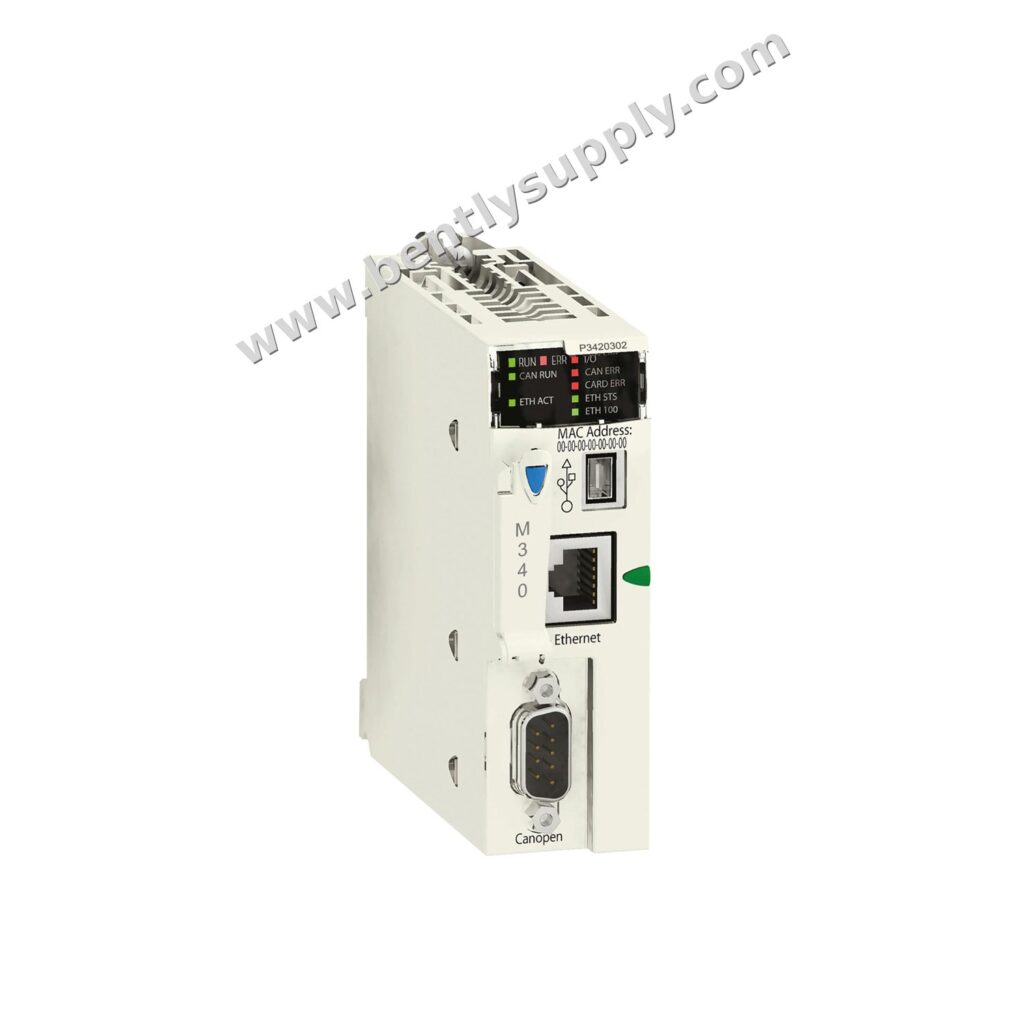

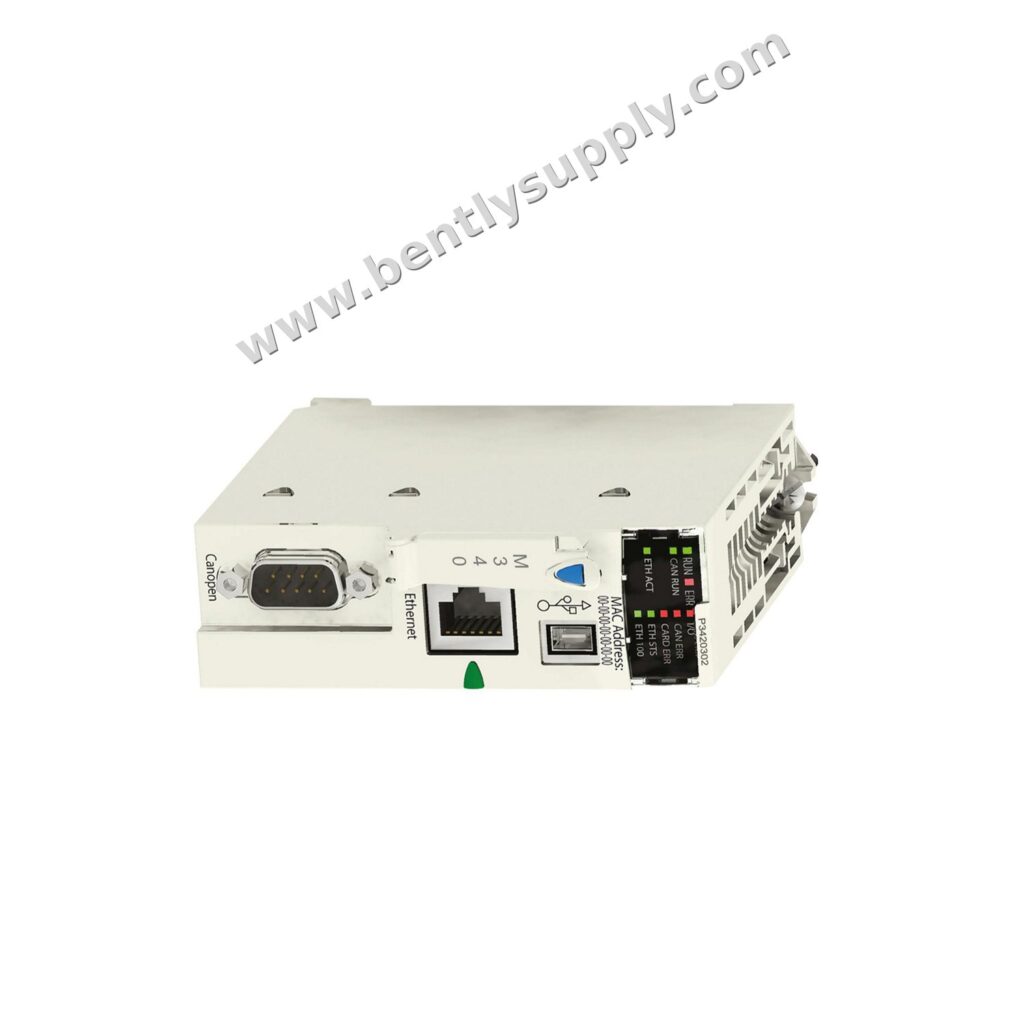

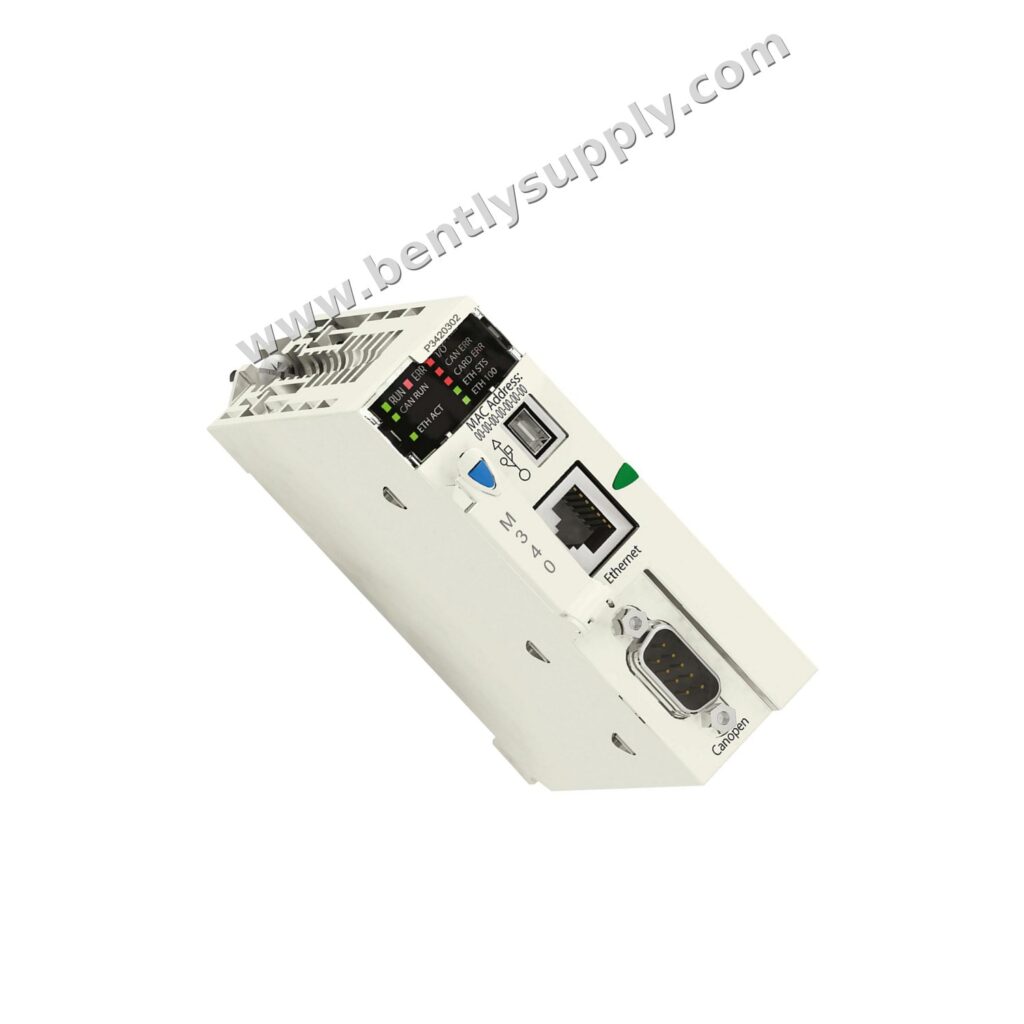

Das BMXP3420302 ist ein Prozessormodul der Automatisierungsplattform Schneider Modicon M340, das Kommunikationsmodulfunktionen für CANopen und Ethernet TCP/IP integriert. Es unterstützt bis zu 1024 diskrete I/O in einer Multi-Rack-Konfiguration und 256 analoge I/O. Das BMXP3420302 ist für rackmontierte industrielle Steuerungsanwendungen konzipiert, die zuverlässige Verarbeitung und Feldbus-Konnektivität erfordern.
Technische Parameter
- Diskrete I/O-Kapazität: 1024 I/O Multi-Rack, 704 I/O Single-Rack
- Analoge I/O-Kapazität: 256 I/O Multi-Rack, 66 I/O Single-Rack
- Anwendungsspezifische Kanäle: 36
- Integrierte Anschlüsse: USB 12 Mbit/s, CANopen-Master SUB-D 9, Ethernet TCP/IP RJ45 10/100 Mbit/s
- Speicher: 4096 kB interner RAM (3584 kB Programm, Konstanten und Symbole; 256 kB Daten), mitgelieferte Speicherkarte BMXRMS008MP
- Ausführungszeit: 0.12 µs Boolesch, 0.25 µs Einfachwort, 1.16 µs Gleitkommazahlen
- Stromaufnahme: 135 mA bei 24 V DC
- Betriebstemperatur: 32…140 °F (0…60 °C)
- Schutzart: IP20
Parameteranalyse
Das BMXP3420302 bietet eine ausgewogene Kombination aus Rechenleistung und Kommunikationsfähigkeit. Es unterstützt bis zu 63 CANopen-Servergeräte und bietet Ethernet-TCP/IP-Dienste wie Modbus-TCP-Nachrichten, SNMP, Rack Viewer, Data Editor und Bandbreitenverwaltung. Mit 4096 kB internem RAM und Boolescher Ausführung bei 0.12 µs kann das Modul Steuerungsaufgaben mittlerer Komplexität in Multi-Rack-Konfigurationen bewältigen.
Anwendungsszenarien
Typische Anwendungen umfassen industrielle Automatisierungssysteme zur Unterstützung rotierender Maschinen wie Turbinen, Kompressoren und Pumpen. Das BMXP3420302 kann für Hilfssteuerungs-, Überwachungs- und Kommunikationsaufgaben eingesetzt werden, bei denen diskrete und analoge I/O, CANopen-Feldbus und Ethernet-Netzwerk erforderlich sind.
Installationsanleitung
Installieren Sie das BMXP3420302 in einem Modicon-M340-Rack mit interner Stromversorgung über das Rack. Das Modul unterstützt bis zu 4 Racks und 11 Steckplätze. Halten Sie die Umgebungstemperatur zwischen 32 und 140 °F (0 und 60 °C) und die relative Luftfeuchtigkeit zwischen 10 und 95 % ohne Kondensation ein. Das Modul ist mit IP20 klassifiziert und für explosionsgefährdete Bereiche der Klasse I Division 2 geeignet.
Kompatibilität
Das BMXP3420302 ist mit der Automatisierungsplattform Modicon M340 kompatibel. Es unterstützt CANopen-Geräte, die per Daisy-Chaining oder Abzweigverbindungen gemäß CiA DS 301 V4.02, DS 303-2 und DS 405 verbunden sind, mit bis zu 63 CANopen-Servergeräten. Es unterstützt außerdem 2 Ethernet-Kommunikationsmodule und 4 AS-Interface-Module.
Wartungshinweise

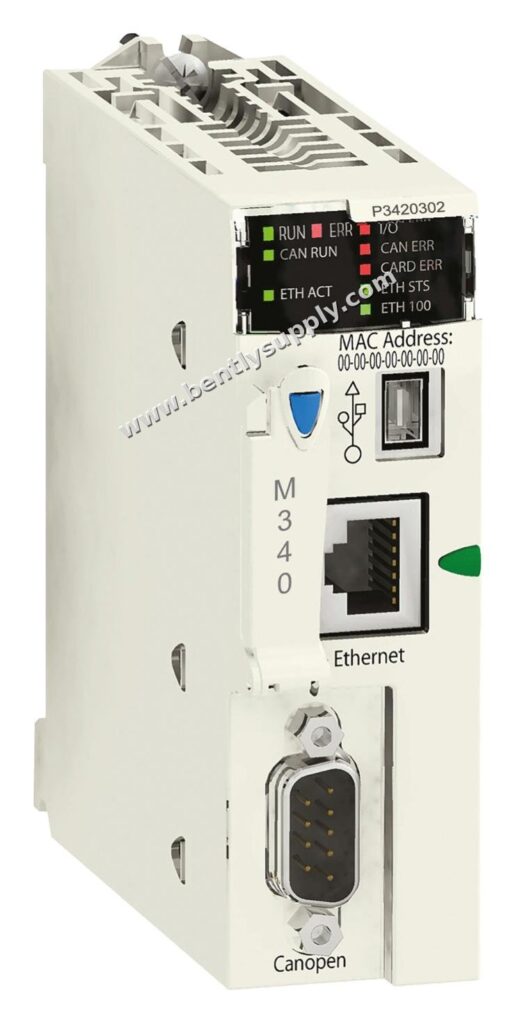

Verwenden Sie die Status-LEDs zur Überwachung des Prozessorbetriebs (RUN), der Ethernet-Aktivität (ETH ACT), des Ethernet-Status (ETH STS), des CANopen-Busbetriebs (CAN RUN) und von Fehlerzuständen (ERR, I/O, CAN ERR, CARD ERR). Lassen Sie die mitgelieferte Speicherkarte BMXRMS008MP installiert, um Programme, Konstanten, Symbole und Daten zu erhalten. Betreiben Sie das Modul innerhalb des angegebenen Temperatur- und Feuchtigkeitsbereichs.
Beschaffungshinweise
Bestellen Sie das BMXP3420302 und bestätigen Sie die erforderliche Rack-Konfiguration, Kommunikationsmodule und Speicherkarte. Das Produkt ist retournierbar, hat das Ursprungsland FR und ist mit einer Einheit pro Paket verpackt. Kontaktieren Sie TenBN für Verfügbarkeit, Preise und technischen Support.
Häufig gestellte Fragen
Wie hoch ist die I/O-Kapazität des BMXP3420302?
Das BMXP3420302 unterstützt bis zu 1024 diskrete I/O in einer Multi-Rack-Konfiguration und 256 analoge I/O in einer Multi-Rack-Konfiguration.
Welche Kommunikationsschnittstellen sind integriert?
Es umfasst einen USB-Anschluss mit 12 Mbit/s, einen CANopen-Master-Bus-SUB-D-9-Steckverbinder und einen Ethernet-TCP/IP-RJ45-Anschluss mit 10/100 Mbit/s.
Wie hoch ist der Betriebstemperaturbereich?
Der Betriebstemperaturbereich der Umgebungsluft liegt zwischen 32 und 140 °F (0 und 60 °C).
Unterstützt das BMXP3420302 Ethernet-Kommunikation?
Ja, es unterstützt Ethernet TCP/IP mit Modbus-TCP-Nachrichten, SNMP, Rack Viewer, Data Editor und Bandbreitenverwaltung.
Welche Zertifizierungen besitzt das Modul?
Das Modul besitzt CE-, UL-, CSA-, RCM-, EAC- und Merchant-Navy-Zertifizierungen.
Technische Daten
| Communication Interfaces | USB 12 Mbit/s; CANopen master SUB-D 9; Ethernet TCP/IP RJ45 10/100 Mbit/s |
|---|---|
| Communication Protocols | CANopen (NMT, PDO, SDO, SYNC, EMCY, TIME); Ethernet TCP/IP (Modbus TCP, SNMP, Rack Viewer, Data Editor, bandwidth management) |
| Compatible Rack | Modicon M340 rack, up to 4 racks / 11 slots |
| Supply Voltage | 24 V DC |
| Operating Temperature | 32…140 °F (0…60 °C) |
| Zertifizierung | CE, UL, CSA, RCM, EAC, Merchant Navy |
| Channels | 1024 discrete I/O (multi-rack), 256 analog I/O (multi-rack), 36 application-specific channels |
| Input Power | 135 mA at 24 V DC |
| Mounting | Rack-mounted (Modicon M340 rack) |
